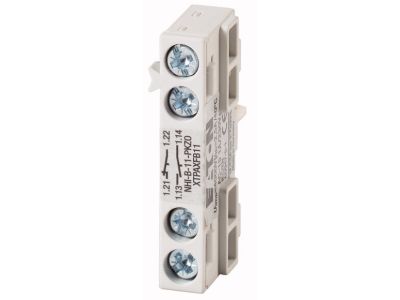

Styk pomocniczy NHI-B-11-PKZ0 PKZ | 208277 Eaton

Opis i Kluczowe Cechy

Styk pomocniczy NHI-B-11-PKZ0 o numerze katalogowym 208277 to wysokiej klasy komponent automatyki przemysłowej od renomowanego producenta EATON. Urządzenie zostało zaprojektowane z myślą o rozszerzeniu funkcjonalności wyłączników silnikowych, umożliwiając zdalne monitorowanie stanu pracy napędów oraz integrację z układami sterowania i sygnalizacji. Moduł wyposażony jest w dwa niezależne styki: jeden styk normalnie otwarty (1 N/O) oraz jeden styk normalnie zamknięty (1 N/C). Taka konfiguracja pozwala na jednoczesne przesyłanie sygnału o załączeniu urządzenia oraz informowanie o ewentualnym zadziałaniu zabezpieczenia lub wyłączeniu obwodu.

• Konfiguracja styków: 1 N/O (Normalnie Otwarty) oraz 1 N/C (Normalnie Zamknięty).
• Uniwersalność: Pełna kompatybilność z szeroką gamą wyłączników silnikowych serii PKZ.
• Niezawodność: Wysoka trwałość mechaniczna i elektryczna gwarantowana przez standardy firmy EATON.
• Kompaktowa budowa: Pozwala na oszczędność miejsca w rozdzielnicy elektrycznej.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości, co jest kluczowe w profesjonalnych instalacjach elektroenergetycznych. Styk pomocniczy NHI-B-11-PKZ0 jest zgodny z międzynarodowymi normami dotyczącymi aparatury niskiego napięcia, takimi jak IEC/EN 60947-5-1. Posiada certyfikację CE oraz spełnia wymogi dyrektywy RoHS, co zapewnia bezpieczeństwo użytkowania oraz minimalny wpływ na środowisko naturalne. Dzięki rygorystycznym testom laboratoryjnym, styk ten gwarantuje pewne przełączanie sygnałów sterujących nawet w trudnych warunkach przemysłowych.

Zastosowanie

Styk pomocniczy NHI-B-11-PKZ0 znajduje szerokie zastosowanie w systemach sterowania silnikami elektrycznymi. Jest dedykowany do współpracy z następującymi seriami urządzeń EATON: PKZM01, PKZM0, PKZM4, PKZM0-T, PKM0 oraz PKE. Główne obszary wykorzystania to:

• Sygnalizacja stanu: Przekazywanie informacji o pozycji styków głównych wyłącznika do sterowników PLC lub systemów SCADA.
• Blokady elektryczne: Tworzenie układów zależnościowych w szafach sterowniczych, zapobiegających niepożądanemu załączeniu innych odbiorników.
• Układy alarmowe: Aktywacja lampek kontrolnych lub syren alarmowych w przypadku awaryjnego wyłączenia silnika.

Wskazówki Montażowe

Montaż styku NHI-B-11-PKZ0 jest intuicyjny i nie wymaga specjalistycznych narzędzi. Moduł montowany jest bezpośrednio na wyłączniku silnikowym, co zapewnia sztywne połączenie mechaniczne. Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania zostało odłączone. Przewody sterownicze należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega przegrzewaniu się styków i zapewnia stabilność połączenia elektrycznego. Dzięki standardowej konstrukcji, styk idealnie komponuje się z osprzętem montowanym na szynie DIN (TS35).

FAQ

• Czy styk NHI-B-11-PKZ0 pasuje do wyłączników innych producentów? Nie, styk jest dedykowany wyłącznie do urządzeń marki EATON z serii PKZ oraz PKE.
• Jaka jest różnica między stykiem N/O a N/C? Styk N/O (Normalnie Otwarty) zamyka obwód w momencie zadziałania urządzenia, natomiast styk N/C (Normalnie Zamknięty) otwiera obwód w tej samej sytuacji.
• Czy montaż styku wymaga demontażu wyłącznika z szyny DIN? Zazwyczaj montaż boczny lub czołowy (zależnie od modelu) jest możliwy bez konieczności całkowitego demontażu wyłącznika, co znacznie przyspiesza prace instalacyjne.
