Styk pomocniczy montaż dolny 2NO, pro M compact, S2C-H20L | 2CDS200936R0002 ABB

Alternatywny kod produktu: 2CDS200936R0002

Opis i Kluczowe Cechy

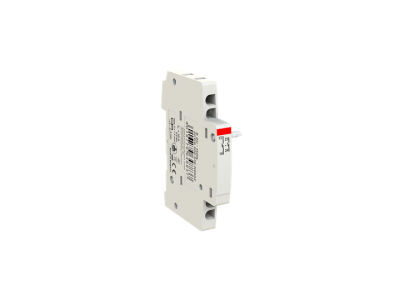

Styk pomocniczy montaż dolny S2C‑H20L (symbol 2CDS200936R0002) przeznaczony jest do montażu po lewej stronie wyłączników nadprądowych serii S 200. Wyposażony w dwa styki normalnie otwarte (2NO) umożliwia mechaniczną sygnalizację położenia – wiarygodne wskazanie, czy wyłącznik znajduje się w pozycji załączonej czy wyłączonej. Kompaktowa budowa w linii pro M compact oszczędza miejsce w rozdzielnicy.

• 2 styki normalnie otwarte (2NO): zapewniają sygnalizację stanu wyłącznika – bezpośrednie odczytanie pozycji ON/OFF bez otwierania obudowy rozdzielnicy.
• Montaż dolny po lewej stronie wyłączników serii S 200: szybka i pewna instalacja bez dodatkowych elementów mocujących.
• Mechaniczne wskazanie położenia styków: niezawodna informacja o stanie łączeniowym urządzenia, przydatna przy serwisie i diagnostyce.
• Kompaktowa konstrukcja pro M compact: minimalne zajęcie miejsca na szynie DIN, co ułatwia rozbudowę rozdzielnicy.
• Prosta identyfikacja wizualna: czerwony/zielony wskaźnik (w zależności od modelu wyłącznika) – stan styków widoczny na pierwszy rzut oka.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności.

Zastosowanie

Styk pomocniczy S2C‑H20L znajduje zastosowanie wszędzie tam, gdzie niezbędne jest zdalne lub lokalne potwierdzenie stanu wyłącznika nadprądowego. Umożliwia integrację z systemami sterowania i automatyki budynkowej.

• Sygnalizacja stanu załączenia wyłącznika w rozdzielnicy – informacja dla operatora o pozycji ON/OFF.
• Przekazywanie sygnału do sterowników PLC lub systemów automatyki budynkowej w celu monitorowania obwodów.
• Blokada logiczna – potwierdzenie, że wyłącznik jest rozłączony przed wykonaniem prac serwisowych.
• Współpraca z układami impulsowymi do styczników i przekaźników w szafach sterowniczych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od wszystkich biegunów wyłącznika. Styk montuje się na szynie TH35 (DIN) po lewej stronie wyłącznika nadprądowego serii S 200, zatrzaskując go bezpośrednio w dedykowanym gnieździe. Przekrój przewodów dobierz do prądu obwodu, a moment dokręcania zacisków zgodnie z dokumentacją producenta.

FAQ

• Czy styk pomocniczy S2C‑H20L jest normalnie otwarty? Tak, posiada dwa styki normalnie otwarte (2NO). Oznacza to, że w stanie spoczynku (gdy wyłącznik nadprądowy jest wyłączony) styki są rozwarte; po załączeniu wyłącznika styki zwierają się, dając sygnał.
• Do jakich wyłączników pasuje styk S2C‑H20L? Przeznaczony jest do montażu po lewej stronie wyłączników nadprądowych serii S 200 (producent ABB). Pasuje do wszystkich wariantów tej serii, zarówno jednobiegunowych, jak i wielobiegunowych.
• Jaki jest stopień ochrony (IP) tego styku? Producent nie podaje konkretnej wartości w danych produktu. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 – styk jest chroniony przed dotknięciem palcem, ale nie jest odporny na wilgoć i pyły. Po zamontowaniu w rozdzielnicy z pokrywą uzyskuje ochronę zapewnianą przez obudowę.
