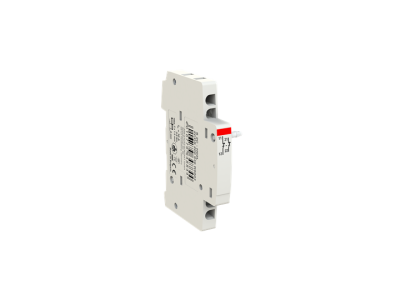

Styk pomocniczy montaż boczny 2NC, pro M compact, S2C-H02L | 2CDS200936R0003 ABB

Alternatywny kod produktu: 2CDS200936R0003

Opis i Kluczowe Cechy

Styk pomocniczy S2C-H02L (numer katalogowy 2CDS200936R0003) przeznaczony do montażu bocznego wyłączników nadprądowych serii S 200. Wyposażony w dwa styki normalnie zamknięte (2NC), umożliwia zdalne wskazanie położenia styków urządzenia bez ingerencji w główny obwód. Montaż po lewej stronie wyłącznika zapewnia kompaktową rozbudowę rozdzielnicy.

• 2 styki NC (normalnie zamknięte): Sygnalizacja stanu wyłączenia wyłącznika – styk rozwiera się przy zadziałaniu wyłącznika, co pozwala na sterowanie układem alarmowym lub przekaźnikiem.
• Montaż boczny (lewa strona): Łatwa rozbudowa istniejącej instalacji bez konieczności zmiany okablowania, oszczędność miejsca w rozdzielnicy.
• Kompatybilność z serią S 200 (pro M compact): Dedicated do wyłączników nadprądowych tej serii, gwarantuje pewny montaż i niezawodne działanie.
• Kompaktowa konstrukcja: Nie zwiększa znacząco szerokości całego zestawu, umożliwiając montaż w ciasnych szafach.
• Brak konieczności dodatkowego zasilania: Styk pomocniczy działa bezprądowo – sygnalizacja mechaniczna.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach elektrycznych niskiego napięcia zgodnie z ogólnymi zasadami bezpieczeństwa.

Zastosowanie

Styk pomocniczy S2C-H02L znajduje zastosowanie wszędzie tam, gdzie niezbędna jest zdalna sygnalizacja stanu wyłącznika nadprądowego.

• Sterowanie tablicami alarmowymi – sygnalizacja wyłączenia obwodu.
• Przekazywanie impulsów do styczników lub przekaźników przy zadziałaniu zabezpieczenia.
• Integracja z systemami automatyki budynkowej (BMS/PLC) – monitorowanie stanu obwodów.
• Zabezpieczenie procesów technologicznych – automatyczne wyłączenie maszyn przy zadziałaniu wyłącznika.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy urządzeniu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Styk montuje się na lewej stronie wyłącznika nadprądowego serii S 200 (pro M compact). Mocowanie odbywa się na szynę TH35 (DIN). Przekrój przyłączanych przewodów należy dobrać do prądu roboczego styków (zgodnie z dokumentacją producenta). Moment dokręcania zacisków oraz zalecany rodzaj końcówek – według instrukcji dołączonej do wyłącznika.

FAQ

• Czy styk pomocniczy ma podświetlenie LED? Nie, styk S2C-H02L jest mechaniczny – nie posiada podświetlenia. Sygnalizacja stanu odbywa się poprzez rozwarcie/zwarcie styków.
• Jaki jest stopień ochrony IP? Dane producenta nie podają stopnia ochrony. Standardowo dla aparatury montowanej wewnątrz rozdzielnicy przyjmuje się IP20. Zalecamy montaż w chronionej obudowie.
• Czy styk działa w trybie NO czy NC? Styk jest normalnie zamknięty (NC) – przewodzi prąd w stanie spoczynkowym wyłącznika, rozwiera się przy wyzwoleniu wyłącznika. Do sygnalizacji wyłączenia należy wykorzystać styk NC.
