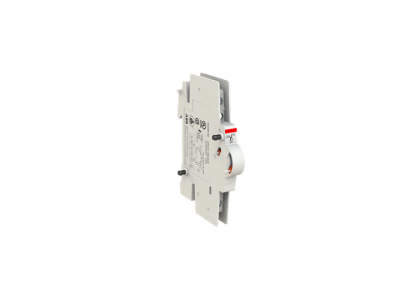

Styk pomocniczy montaż boczny 1NO, pro M compact, S2C-H6RU | 2CDS200914R0001 ABB

Opis i Kluczowe Cechy

Styk pomocniczy ABB S2C-H6RU to profesjonalny komponent z renomowanej serii pro M compact, zaprojektowany z myślą o precyzyjnej sygnalizacji stanu pracy aparatury modułowej. Urządzenie zostało wyposażone w jeden styk zwierny (1NO - Normally Open), który służy do zdalnego wskazywania położenia styków głównych współpracującego wyłącznika. Dzięki zastosowaniu zaawansowanej konstrukcji mechanicznej, styk gwarantuje niezawodne odwzorowanie stanu faktycznego urządzenia, co jest kluczowe w systemach automatyki i sterowania. Montaż boczny pozwala na optymalne wykorzystanie przestrzeni w rozdzielnicy, a integracja z systemem pro M compact zapewnia pełną spójność estetyczną i funkcjonalną z pozostałymi elementami instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem rygorystycznych standardów międzynarodowych, co umożliwia jego stosowanie w najbardziej wymagających aplikacjach przemysłowych. Styk pomocniczy S2C-H6RU jest w pełni zgodny z normą UL 489 oraz CSA 22.2 nr 5. Certyfikacja ta jest niezbędna dla instalacji eksportowanych na rynek północnoamerykański (USA i Kanada), gdzie wymagane są komponenty o podwyższonym standardzie bezpieczeństwa i specyficznej charakterystyce pracy. Wykorzystanie certyfikowanych akcesoriów ABB zapewnia pełną legalność i bezpieczeństwo całego układu rozdzielczego.

Zastosowanie

Styk pomocniczy S2C-H6RU jest dedykowanym akcesorium dla wyłączników nadmiarowoprądowych serii S 200 U oraz S 200 UP. Jego głównym zadaniem jest przesyłanie informacji o stanie załączenia lub wyłączenia aparatu do układów nadzorczych, takich jak sterowniki PLC, lampki sygnalizacyjne czy systemy BMS (Building Management System). Znajduje szerokie zastosowanie w:

• Przemysłowych szafach sterowniczych wymagających precyzyjnego monitoringu.
• Instalacjach realizowanych zgodnie ze standardami UL/CSA.
• Systemach bezpieczeństwa, gdzie informacja o zadziałaniu zabezpieczenia jest krytyczna dla procesu.
• Automatyce budynkowej do monitorowania stanu obwodów zasilających.

Wskazówki Montażowe

Instalacja styku pomocniczego S2C-H6RU jest intuicyjna, jednak wymaga zachowania standardów technicznych właściwych dla branży elektroinstalacyjnej. Montaż odbywa się po prawej stronie wyłącznika nadmiarowoprądowego (S 200 U lub S 200 UP). Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Mechanizm styku musi zostać precyzyjnie sprzęgnięty z dźwignią i mechanizmem wewnętrznym wyłącznika głównego. Po zamontowaniu zaleca się wykonanie testu mechanicznego poprzez ręczne przełączenie dźwigni wyłącznika, aby zweryfikować poprawność działania styku pomocniczego. Przewody sterownicze należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega luzom i przegrzewaniu się styków.

FAQ

• Czy styk S2C-H6RU pasuje do standardowych wyłączników S 200? Nie, ten konkretny model jest dedykowany wyłącznie do serii S 200 U oraz S 200 UP, które spełniają normy UL/CSA.
• Jaka jest funkcja styku 1NO? Styk 1NO (normalnie otwarty) zamyka się w momencie, gdy wyłącznik główny jest w pozycji załączonej (ON), umożliwiając przepływ prądu w obwodzie sygnalizacyjnym.
• Czy montaż wymaga użycia specjalistycznych narzędzi? Montaż na wyłączniku odbywa się zatrzaskowo, natomiast do podłączenia przewodów wymagany jest standardowy wkrętak izolowany.
