Styk pomocniczy montaż boczny 1NO+1NC, pro M compact, S2C-H11L | 2CDS200936R0001 ABB

Opis i Kluczowe Cechy

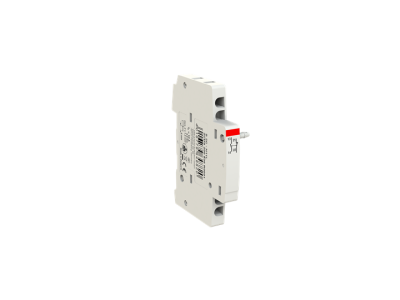

Styk pomocniczy ABB S2C-H11L to zaawansowane akcesorium z rodziny pro M compact, zaprojektowane z myślą o precyzyjnej sygnalizacji stanu pracy aparatury modułowej. Urządzenie wyposażone jest w zestaw styków pomocniczych w konfiguracji 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co pozwala na jednoczesne przesyłanie informacji o załączeniu oraz rozłączeniu obwodu głównego do systemów nadrzędnych, takich jak sterowniki PLC czy panele sygnalizacyjne. Dzięki kompaktowej konstrukcji i montażowi po lewej stronie wyłącznika, moduł nie zajmuje nadmiarowej przestrzeni w rozdzielnicy, zachowując pełną funkcjonalność systemu.

• Konfiguracja styków: 1NO + 1NC zapewnia wszechstronność w projektowaniu układów sterowania.
• Kompatybilność: Dedykowany do współpracy z wyłącznikami nadmiarowoprądowymi serii S 200.
• Niezawodność: Mechaniczne sprzężenie z aparatem głównym gwarantuje natychmiastowe i wierne odwzorowanie pozycji styków głównych.
• Seria pro M compact: Gwarancja najwyższej jakości wykonania i pełnej integracji z systemem szynowym ABB.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach przemysłowych i komercyjnych. Spełnia wymagania normy IEC/EN 60947-5-1, dotyczącej aparatury sterowniczej i elementów przełączających. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji i gwarantuje wysoką trwałość mechaniczną oraz elektryczną w trudnych warunkach eksploatacyjnych.

Zastosowanie

Styk pomocniczy S2C-H11L znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej oraz przemysłowej. Jest kluczowym elementem w układach monitoringu, gdzie wymagana jest zdalna weryfikacja stanu wyłączników nadprądowych. Idealnie sprawdza się w systemach sygnalizacji awarii, układach blokad elektrycznych oraz w logice sterowania procesami, gdzie informacja o zadziałaniu zabezpieczenia musi zostać niezwłocznie przekazana do operatora lub systemu SCADA.

Wskazówki Montażowe

Montaż styku pomocniczego ABB S2C-H11L jest intuicyjny i nie wymaga specjalistycznych narzędzi, jednak powinien być przeprowadzony przy zachowaniu zasad bezpieczeństwa. Moduł należy zamontować po lewej stronie wyłącznika nadprądowego serii S 200. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Mechanizm sprzęgający styku musi zostać precyzyjnie wprowadzony w odpowiednie gniazdo w obudowie wyłącznika głównego. Po zatrzaśnięciu modułu na szynie DIN (TH35), należy dokręcić zaciski przewodów sygnałowych z odpowiednim momentem obrotowym, aby zapewnić trwały kontakt elektryczny i odporność na wibracje.

FAQ

• Czy styk S2C-H11L pasuje do wyłączników innych producentów? Nie, styk jest dedykowany wyłącznie do aparatury modułowej ABB z serii S 200, co zapewnia idealne dopasowanie mechaniczne.
• Czy można zamontować więcej niż jeden styk pomocniczy na jednym wyłączniku? Tak, system pro M compact pozwala na rozbudowę o dodatkowe akcesoria, jednak należy zawsze weryfikować dopuszczalną konfigurację w dokumentacji technicznej konkretnego modelu wyłącznika.
• Jaka jest funkcja styku 1NO+1NC? Styk 1NO zamyka się, gdy wyłącznik jest w pozycji ON, natomiast styk 1NC zamyka się, gdy wyłącznik jest w pozycji OFF (lub wyzwolony), co pozwala na budowanie różnorodnych pętli sygnałowych.
