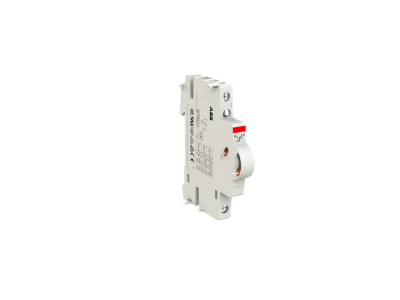

Styk pomocniczy montaż boczny 1NC, pro M compact, S2C-H6R | 2CDS200912R0001 ABB

Opis i Kluczowe Cechy

Styk pomocniczy ABB S2C-H6R o numerze katalogowym 2CDS200912R0001 to zaawansowane akcesorium modułowe z serii pro M compact, zaprojektowane do precyzyjnego wskazywania położenia styków głównych aparatury modułowej. Urządzenie zostało wyposażone w jeden styk rozwierny (1NC), który umożliwia skuteczną integrację z systemami automatyki, sterowania oraz sygnalizacji stanów pracy instalacji elektrycznej. Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych, styk zapewnia długotrwałą niezawodność i precyzję przełączania nawet w wymagających warunkach przemysłowych.

• Konfiguracja styków: 1NC (styk normalnie zamknięty), co pozwala na budowę obwodów sygnalizacyjnych informujących o zadziałaniu lub stanie urządzenia.
• Kompatybilność systemowa: Produkt jest w pełni zintegrowany z ekosystemem ABB pro M compact, co gwarantuje idealne dopasowanie mechaniczne i elektryczne.
• Kompaktowa budowa: Szerokość modułu została zoptymalizowana, aby minimalizować zajmowane miejsce w rozdzielnicy przy zachowaniu pełnej funkcjonalności.
• Wskaźnik położenia: Mechaniczne sprzężenie z aparatem głównym pozwala na natychmiastowe odczytanie stanu pracy wyłącznika.

Zgodność z Normami

Styk pomocniczy S2C-H6R został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnienie tych standardów gwarantuje bezpieczeństwo użytkowania oraz pełną interoperacyjność z innymi komponentami instalacji elektrycznych. Urządzenie posiada certyfikację CE oraz spełnia wymagania dyrektyw unijnych w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej, co jest kluczowe dla projektantów i wykonawców instalacji B2B.

Zastosowanie

Produkt znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagany jest zdalny monitoring stanu aparatury zabezpieczającej. Jest dedykowany do współpracy z następującymi seriami urządzeń ABB:

• Wyłączniki nadprądowe (MCB): Seria S 200 oraz seria SN 201.
• Wyłączniki różnicowoprądowe (RCCB): Seria F 200.
• Wyłączniki różnicowoprądowe z członem nadprądowym (RCBO): Modele DS201, DS202C oraz cała seria DS 200.

Główne obszary wykorzystania to systemy BMS (Building Management Systems), szafy sterownicze w przemyśle oraz rozdzielnice główne w budownictwie komercyjnym, gdzie informacja o wyzwoleniu zabezpieczenia musi zostać niezwłocznie przekazana do systemu nadrzędnego.

Wskazówki Montażowe

Montaż styku pomocniczego S2C-H6R jest intuicyjny i nie wymaga specjalistycznych narzędzi, jednak powinien być przeprowadzony przez wykwalifikowany personel. Kluczowe aspekty instalacji:

• Miejsce montażu: Styk należy zamontować po prawej stronie kompatybilnego wyłącznika nadprądowego lub różnicowoprądowego.
• Mechanizm zatrzaskowy: Urządzenie montuje się poprzez proste zatrzaśnięcie na bocznej ściance aparatu głównego, upewniając się, że dźwignie mechaniczne są odpowiednio sprzężone.
• Podłączenie przewodów: Należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.
• Bezpieczeństwo: Wszelkie prace montażowe należy wykonywać przy odłączonym napięciu zasilania.

FAQ

1. Czy styk S2C-H6R można zamontować po lewej stronie wyłącznika?
Nie, ten konkretny model jest konstrukcyjnie przystosowany wyłącznie do montażu po prawej stronie urządzeń serii S 200 i pokrewnych.

2. Czy styk pomocniczy wymaga osobnego zasilania?
Nie, styk pomocniczy jest urządzeniem pasywnym (mechanicznym), które zmienia swój stan w zależności od położenia styków aparatu głównego, do którego jest dołączony.

3. Czy produkt współpracuje z wyłącznikami innych producentów?
Styk S2C-H6R jest dedykowany do konkretnych serii produktów ABB (pro M compact). Ze względu na specyficzne sprzężenie mechaniczne, nie gwarantuje się kompatybilności z aparatami innych marek.
