Styk pomocniczy lub sygnalizacyjny (przełączny) dla wyłączników serii TX3 i DX3 | 406256 Legrand

Opis i Kluczowe Cechy

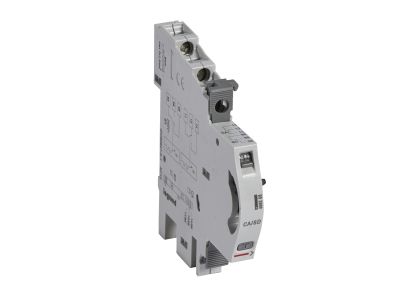

Styk pomocniczy sygnalizacyjny 406256 to wyposażenie dodatkowe przeznaczone dla wyłączników serii TX3 i DX3 oraz rozłączników FRX 300 i FRX 400. Zestyk przełączny o prądzie znamionowym 6 A przy napięciu 250 V~ pozwala na bezpieczne przesyłanie sygnałów w obwodach pomocniczych. Szerokość 0,5 modułu minimalizuje zajęcie miejsca na szynie DIN, ułatwiając gęstą zabudowę rozdzielnicy.

• Prąd znamionowy 6 A / napięcie 250 V~: zapewnia bezpieczną pracę w typowych obwodach sygnalizacyjnych i sterowniczych bez ryzyka przegrzania styków.
• Zestyk przełączny (SPDT): umożliwia realizację zarówno sygnalizacji załączenia, jak i wyłączenia, dając elastyczność w projektowaniu układów.
• Szerokość 0,5 modułu: oszczędza cenne miejsce w rozdzielnicy, pozwalając na umieszczenie większej liczby aparatów w jednym rzędzie.
• Montaż bez użycia narzędzi: szybkie i wygodne dołączanie do aparatu z lewej strony, skraca czas instalacji.
• Kompatybilność z TX3, DX3, FRX 300 i FRX 400: uniwersalne rozwiązanie pasujące do popularnych serii aparatów modułowych.
• Możliwość montażu do 3 sztuk na jeden aparat: (lub 2 sztuki + 1 wyzwalacz) umożliwia rozbudowę funkcji bez konieczności stosowania dodatkowych rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Gwarantuje to bezpieczeństwo użytkowania i zgodność z wymaganiami dla aparatury modułowej instalowanej w rozdzielnicach.

Zastosowanie

Styk pomocniczy sygnalizacyjny 406256 znajduje zastosowanie wszędzie tam, gdzie konieczne jest monitorowanie stanu pracy wyłączników lub przekazywanie sygnałów sterujących. Sprawdza się w systemach automatyki budynkowej oraz przemyśle.

• Sygnalizacja stanu zadziałania wyłącznika nadprądowego lub różnicowoprądowego.
• Przekazywanie sygnałów do styczników, przekaźników lub wejść PLC w celu dalszego sterowania.
• Realizacja obwodów sterowania oświetleniem, wentylacją lub innymi odbiornikami w automatyce budynkowej.
• Jako element wyposażenia rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, biurowych i przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie styku pomocniczego powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Styk montuje się z lewej strony aparatu modułowego bez użycia narzędzi. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z obowiązującymi przepisami i obciążalnością prądową. Moment dokręcania zacisków – stosować się do dokumentacji producenta.

FAQ

• Czy styk jest podświetlany? Nie, model 406256 nie posiada podświetlenia. Jest to bierny styk sygnalizacyjny, który przekazuje jedynie stan elektryczny styku przełącznego.
• Jaki jest stopień ochrony (IP) tego styku? Producent nie podaje konkretnej wartości IP. Jako element montowany wewnątrz rozdzielnicy, typowo korzysta z ochrony zapewnianej przez obudowę rozdzielnicy. W standardowych warunkach instalacji wewnętrznej nie wymaga dodatkowej ochrony.
• Czy mogę użyć tego styku jako normalnie otwartego (NO) lub normalnie zamkniętego (NC)? Tak, styk przełączny posiada trzy zaciski: wspólny (C), normalnie otwarty (NO) i normalnie zamknięty (NC). W zależności od podłączenia wykorzystujesz jedną z dwóch funkcji, co daje elastyczność konfiguracji.
