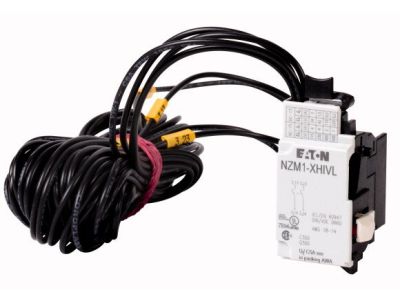

Styk pomocniczy łączący z wyprzedzeniem 2Z do NZM, NZM1-XHIVL | 259432 Eaton

Alternatywny kod produktu: NZM1-XHIVL

Opis i Kluczowe Cechy

Styk pomocniczy łączący z wyprzedzeniem 2Z (symbol 259432) to akcesorium dedykowane do wyłączników serii NZM. Jego unikalna funkcja – zwieranie styków przed pełnym zadziałaniem wyłącznika głównego – umożliwia niezawodną sygnalizację stanu lub sterowanie sekwencyjne bez dodatkowego opóźnienia. Wyposażony w dwa obwody zwierne (2Z), pozwala na elastyczne wpięcie w układy automatyki.

• Funkcja łączenia z wyprzedzeniem: Styk zwiera się jeszcze przed rozłączeniem torów głównych wyłącznika, co umożliwia wczesne wysłanie sygnału do układu sterowania lub sygnalizacji.
• 2 zestawy styków zwiernych (2Z): Zapewnia możliwość podłączenia dwóch niezależnych obwodów, zwiększając elastyczność konfiguracji.
• Montaż modułowy: Opracowany z myślą o łatwym i szybkim montażu na boku wyłącznika NZM – bez konieczności stosowania dodatkowych narzędzi.
• Szeroka kompatybilność: Przeznaczony do wyłączników NZM1(-4), PN1(-4) oraz N(S)1(-4), co ułatwia ustandaryzowanie akcesoriów w instalacji.
• Trwała konstrukcja: Wykonany z materiałów odpornych na warunki pracy w rozdzielnicy, gwarantuje długą żywotność w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Został zaprojektowany zgodnie z ogólnie przyjętymi standardami dla aparatury modułowej, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Styk pomocniczy łączący z wyprzedzeniem znajduje zastosowanie wszędzie tam, gdzie wymagana jest wczesna informacja o stanie wyłącznika przed jego pełnym zadziałaniem. Idealnie sprawdza się w układach automatyki budynkowej i przemysłowej.

• Sygnalizacja stanu wyłącznika: Wysyłanie sygnału do systemu nadzoru (SCADA, BMS) jeszcze przed rozłączeniem obwodu głównego.
• Sterowanie sekwencyjne: Uruchamianie odłączenia zasilania w określonej kolejności, np. w celu bezpiecznego wygaszenia maszyny.
• Blokady i układy zabezpieczeń: Podawanie impulsu do styczników lub przekaźników w celu odcięcia obciążenia przed głównym wyłącznikiem.
• Automatyka budynkowa: Współpraca z PLC lub bramkami IoT do raportowania stanu rozdzielnicy.

Wskazówki Montażowe

Montaż styków pomocniczych powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia (minimum SEP do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wyłącznika głównego i upewnić się, że obwód jest wyłączony spod napięcia. Akcesorium montuje się na boku wyłącznika NZM zgodnie z instrukcją producenta, za pomocą zatrzasku lub dedykowanych śrub. Przekrój przewodów przyłączeniowych należy dobrać do prądu obwodu sterującego (zgodnie z normami). Moment dokręcania zacisków – według zaleceń producenta wyłącznika. Po zamontowaniu sprawdzić poprawność działania styków poprzez ręczne zadziałanie wyłącznika.

FAQ

• Czy styk pomocniczy 259432 jest podświetlany? Nie, produkt nie posiada podświetlenia ani wbudowanego LED. Służy wyłącznie do przesyłania sygnału elektrycznego.
• Jaki jest stopień ochrony tego styku? Producent nie podaje osobnego stopnia IP dla akcesorium – montowane jest wewnątrz rozdzielnicy, gdzie typowo występuje ochrona IP20. Szczegóły należy sprawdzić w dokumentacji wyłącznika głównego.
• Co oznacza "łączący z wyprzedzeniem"? Oznacza, że styki zwierają się (zamykają obwód) wcześniej niż styki główne wyłącznika. Dzięki temu możliwe jest przesłanie sygnału np. do układu sterowania, zanim wyłącznik całkowicie rozłączy obciążenie.
