Styk pomocniczy iOF+SD 24VDC z interfejsem Ti24 | A9A26897 Schneider Electric

Opis i Kluczowe Cechy

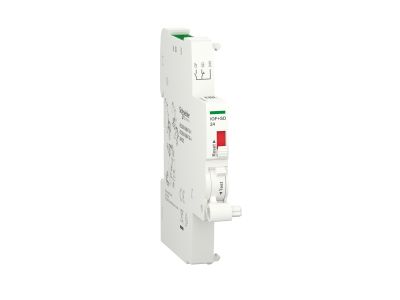

Styk pomocniczy iOF+SD 24VDC z interfejsem Ti24 (symbol A9A26897) to element dodatkowy do aparatury modułowej, umożliwiający zdalną sygnalizację położenia styku głównego wyłącznika lub stycznika. Dedykowany do pracy w obwodach sterowania niskonapięciowego (24 VDC), współpracuje z systemem komunikacji Ti24, co pozwala na integrację z inteligentnymi instalacjami budynkowymi. Montowany bezpośrednio na aparacie głównym, nie zajmuje dodatkowej szerokości modułu na szynie DIN.

• Napięcie sterowania 24 VDC: zapewnia bezpieczną i niezawodną sygnalizację stanu w obwodach niskonapięciowych, kompatybilnych z systemami automatyki budynkowej.
• Interfejs Ti24: umożliwia bezpośrednie podłączenie do magistrali Ti24, co upraszcza okablowanie i zwiększa funkcjonalność zdalnego monitorowania.
• Konstrukcja jako styk pomocniczy: rozszerza możliwości aparatu głównego o dodatkowe obwody sygnalizacji stanu (OFF/ON) bez modyfikacji głównego toru prądowego.
• Montaż zestawiony z aparatem głównym: łatwa instalacja przez zatrzaśnięcie lub wkręcenie (zależnie od modelu współpracującego wyłącznika/stycznika), bez potrzeby stosowania dodatkowych akcesoriów.
• Niskie zużycie energii: przystosowany do pracy ciągłej w obwodach 24 VDC, minimalizuje straty mocy w szafie sterowniczej.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jest przeznaczony do stosowania w instalacjach zgodnych ze standardem DIN i przepisami dotyczącymi niskonapięciowego osprzętu elektrycznego. Szczegółowe dane o zgodności z konkretnymi normami (np. IEC/EN) znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Styk pomocniczy iOF+SD z interfejsem Ti24 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest zdalne odczytanie stanu załączenia aparatu głównego (wyłącznika nadprądowego, różnicowoprądowego, stycznika). Szczególnie przydatny w systemach automatyki budynkowej i sterowania.

• Sygnializacja stanu wyłącznika w rozdzielnicach inteligentnych budynków (systemy KNX, Ti24).
• Przekazywanie impulsów sterujących do PLC lub modułów I/O w celu monitorowania pracy obwodów.
• Współpraca z wyłącznikami kompaktowymi i modułowymi w szafach sterowniczych maszyn.
• Realizacja sygnalizacji zdalnej (LED, panel operatorski) w instalacjach przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż i podłączenie styków pomocniczych może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od aparatu głównego oraz od obwodu sterowania. Styk montuje się bezpośrednio na wyłączniku lub styczniku zgodnie z instrukcją producenta – typowo przez zatrzaśnięcie w dedykowanym gnieździe lub przykręcenie. Przewody sygnałowe należy dobrać do prądu obciążenia styków (zgodnie z danymi katalogowymi). W przypadku stosowania w szynie DIN aparat główny musi być zamontowany na szynie TH35. Po zakończeniu montażu sprawdzić poprawność działania sygnalizacji.

FAQ

• Czy styk pomocniczy iOF+SD ma wbudowane podświetlenie LED? Nie, jest to bezpotencjałowy styk przełączny – sygnalizacja stanu odbywa się poprzez zwieranie/przerywanie obwodu zewnętrznego, np. diody LED w panelu operatorskim.
• Jaki stopień ochrony (IP) ma to urządzenie? Dla aparatury modułowej montowanej w rozdzielnicy standardowym stopniem ochrony obudowy jest IP20. Styk pomocniczy sam w sobie nie posiada obudowy – wymaga montażu w rozdzielnicy zapewniającej odpowiednią ochronę.
• Czy styk jest normalnie otwarty (NO) czy normalnie zamknięty (NC)? Styk iOF+SD jest przystosowany do sygnalizacji pozycji OFF/ON aparatu głównego. Jego tryb pracy (zwarcie/rozwarcie) zależy od konfiguracji – w pozycji OFF styk jest zazwyczaj zwarty, w ON rozwarcie – szczegóły zawiera dokumentacja techniczna producenta.
