Styk pomocniczy Easy Tesys Power 1Z 1R montaż boczny GZ1AN11 | GZ1AN11 Schneider Electric

Opis i Kluczowe Cechy

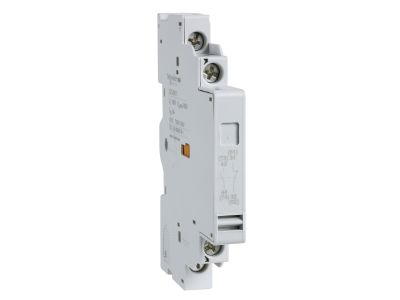

Styk pomocniczy GZ1AN11 z serii Easy Tesys Power od renomowanego producenta Schneider Electric to wysokiej klasy komponent modułowy, zaprojektowany w celu rozszerzenia funkcjonalności podstawowej aparatury łączeniowej. Urządzenie zostało wyposażone w zestaw styków o konfiguracji 1Z (jeden styk zwierny) oraz 1R (jeden styk rozwierny), co pozwala na precyzyjne monitorowanie stanu pracy urządzenia głównego oraz przesyłanie sygnałów zwrotnych do układów sterowania i sygnalizacji. Dzięki zastosowaniu zaawansowanych materiałów przewodzących, styk zapewnia wysoką niezawodność łączeniową nawet w wymagających warunkach przemysłowych. Kompaktowa konstrukcja oraz boczny sposób montażu sprawiają, że element ten nie zajmuje dodatkowego miejsca na szerokości szyny DIN w sposób znaczący, integrując się płynnie z wyłącznikami silnikowymi serii Easy Tesys.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania oraz pełną kompatybilność z systemami automatyki budynkowej i przemysłowej. Styk pomocniczy GZ1AN11 spełnia wymagania normy IEC/EN 60947-5-1, dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiada również certyfikację CE, co potwierdza dopuszczenie do obrotu na rynku europejskim oraz zgodność z dyrektywami dotyczącymi bezpieczeństwa elektrycznego. Wysoka jakość wykonania obudowy zapewnia odpowiedni stopień ochrony przed dotykiem bezpośrednim, co jest kluczowe w profesjonalnych rozdzielnicach elektrycznych.

Zastosowanie

Głównym przeznaczeniem styku pomocniczego GZ1AN11 jest współpraca z wyłącznikami silnikowymi w celu realizacji funkcji pomocniczych. Znajduje on szerokie zastosowanie w:

• Układach sterowania silnikami, gdzie wymagane jest potwierdzenie zadziałania zabezpieczenia.
• Systemach sygnalizacji optycznej i akustycznej informujących o stanie pracy lub awarii napędu.
• Logice blokad elektrycznych, uniemożliwiających załączenie kolejnych sekcji układu w przypadku wyzwolenia wyłącznika głównego.
• Integracji z systemami nadrzędnymi typu PLC, przesyłając informacje o statusie torów prądowych.

Wskazówki Montażowe

Montaż styku GZ1AN11 jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Proces instalacji polega na zatrzaśnięciu modułu na bocznej ściance kompatybilnego aparatu elektrycznego (montaż boczny). Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania zostało odłączone. Podczas podłączania przewodów sterowniczych należy zwrócić uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i zapobiec przegrzewaniu się połączeń. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa pewność montażu w zacisku.

FAQ

• Czy styk GZ1AN11 można zamontować na dowolnym wyłączniku? Produkt jest dedykowany do serii Easy Tesys Power od Schneider Electric. Przed montażem należy sprawdzić kompatybilność mechaniczną z konkretnym modelem aparatu.
• Jaka jest funkcja styku 1Z 1R? Styk 1Z (NO - Normally Open) zamyka się w momencie zadziałania aparatu głównego, natomiast styk 1R (NC - Normally Closed) otwiera się, co pozwala na jednoczesne sterowanie dwoma różnymi obwodami sygnalizacyjnymi.
• Czy montaż wymaga demontażu aparatu z szyny DIN? W większości przypadków montaż boczny jest możliwy bez całkowitego zdejmowania aparatu głównego, o ile zachowany jest odpowiedni odstęp od sąsiednich komponentów w rozdzielnicy.
