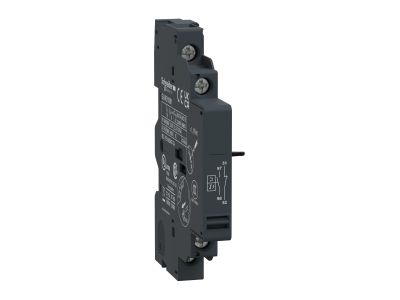

Styk pomocniczy do wyłącznika silnikowego GV2 i GV3 1Z 1R | GVAD1001 Schneider Electric

Opis i Kluczowe Cechy

Styk pomocniczy GVAD1001 renomowanej marki Schneider Electric to zaawansowany komponent modułowy zaprojektowany do współpracy z wyłącznikami silnikowymi z serii TeSys GV2 oraz GV3. Urządzenie zostało wyposażone w dwa styki: jeden zwierny (1 NO - Normalnie Otwarty) oraz jeden rozwierny (1 NC - Normalnie Zamknięty), co pozwala na precyzyjne monitorowanie stanu pracy aparatu głównego. Dzięki zastosowaniu wysokiej jakości materiałów przewodzących, styk zapewnia niezawodną transmisję sygnałów do układów sterowania, sygnalizacji lub automatyki przemysłowej. Kompaktowa konstrukcja pozwala na optymalne wykorzystanie miejsca w rozdzielnicy, a mechanizm zatrzaskowy gwarantuje pewne i stabilne połączenie z wyłącznikiem silnikowym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla zapewnienia bezpieczeństwa w instalacjach przemysłowych. Styk pomocniczy GVAD1001 spełnia wymagania normy IEC/EN 60947-5-1, dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiada również certyfikację CE oraz UL/CSA, co potwierdza jego wysoką jakość i dopuszczenie do użytku na rynkach globalnych. Stopień ochrony obudowy oraz izolacja zacisków zostały zoptymalizowane pod kątem pracy w trudnych warunkach środowiskowych, typowych dla szaf sterowniczych.

Zastosowanie

Głównym przeznaczeniem styku pomocniczego GVAD1001 jest rozszerzenie funkcjonalności wyłączników silnikowych GV2 i GV3. Znajduje on zastosowanie w układach automatyki, gdzie niezbędna jest informacja o zadziałaniu wyłącznika lub jego ręcznym wyłączeniu. Styk 1Z (NO) może być wykorzystany do sygnalizacji stanu pracy silnika do sterownika PLC, natomiast styk 1R (NC) idealnie nadaje się do aktywacji obwodów alarmowych lub lampek sygnalizacyjnych informujących o awarii lub wyzwoleniu zabezpieczenia termicznego. Jest to niezbędny element w systemach kaskadowego sterowania napędami oraz w układach bezpieczeństwa maszynowego.

Wskazówki Montażowe

Montaż styku pomocniczego GVAD1001 jest intuicyjny i nie wymaga specjalistycznych narzędzi. Proces instalacji polega na bocznym zestawieniu modułu z wyłącznikiem silnikowym GV2 lub GV3. Przed przystąpieniem do prac należy upewnić się, że zasilanie w obwodzie głównym jest odłączone. Należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanym do prądów sterowniczych. Po zamontowaniu warto przeprowadzić test mechaniczny, sprawdzając czy styk pomocniczy poprawnie reaguje na zmianę pozycji dźwigni wyłącznika głównego.

FAQ

• Czy styk GVAD1001 pasuje do wszystkich wyłączników GV2? Tak, jest on kompatybilny z całą serią wyłączników silnikowych TeSys GV2 oraz GV3 Schneider Electric.
• Jaka jest konfiguracja styków w tym modelu? Urządzenie posiada jeden styk zwierny (1Z/NO) oraz jeden styk rozwierny (1R/NC).
• Czy montaż wymaga użycia szyny DIN? Styk montuje się bezpośrednio do boku wyłącznika silnikowego, który z kolei jest montowany na szynie DIN (TH35).
• Czy styk może pracować w obwodach prądu stałego? Tak, styki pomocnicze Schneider Electric są przystosowane do pracy zarówno w obwodach AC, jak i DC, zgodnie z parametrami znamionowymi podanymi w karcie katalogowej.
