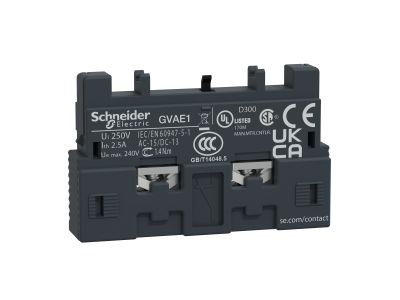

Styk pomocniczy do wyłącznika silnikowego GV2 i GV3 1NO 1NC, TeSys K, D | GVAE1 Schneider Electric

Opis i Kluczowe Cechy

Styk pomocniczy GVAE1 marki Schneider Electric to wysokiej klasy komponent z serii TeSys, zaprojektowany w celu rozszerzenia funkcjonalności wyłączników silnikowych z serii GV2 oraz GV3. Urządzenie zostało wyposażone w dwa styki: jeden zwierny (1NO) oraz jeden rozwierny (1NC), co pozwala na precyzyjne monitorowanie stanu pracy aparatu głównego oraz integrację z układami sterowania i sygnalizacji. Dzięki kompaktowej konstrukcji, styk ten nie zajmuje dodatkowego miejsca na szynie DIN, gdyż jest montowany bezpośrednio na przedniej ściance wyłącznika silnikowego. Wykorzystanie materiałów o wysokiej odporności termicznej i elektrycznej gwarantuje długą żywotność mechaniczną oraz niezawodność w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w profesjonalnych instalacjach elektroenergetycznych. Styk pomocniczy GVAE1 spełnia wymagania normy IEC/EN 60947-5-1, dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiada również certyfikację UL oraz CSA, co potwierdza jego wysoką jakość i dopuszczenie do użytku na rynkach globalnych. Stopień ochrony obudowy oraz zacisków został zoptymalizowany pod kątem ochrony przed dotykiem bezpośrednim, co podnosi standardy bezpieczeństwa pracy personelu technicznego.

Zastosowanie

Głównym przeznaczeniem styku pomocniczego GVAE1 jest współpraca z wyłącznikami silnikowymi TeSys GV2 i GV3 w celu przekazywania informacji o statusie urządzenia do systemów nadrzędnych, takich jak sterowniki PLC, lampki sygnalizacyjne czy cewki styczników. Znajduje on szerokie zastosowanie w:

• Układach automatyki przemysłowej do potwierdzania załączenia lub wyłączenia napędu.
• Systemach bezpieczeństwa, gdzie wymagane jest rozłączenie obwodów sterowniczych w momencie zadziałania wyzwalacza termicznego lub magnetycznego.
• Sygnalizacji zdalnej stanów awaryjnych w rozdzielnicach elektrycznych.
• Blokadach elektrycznych zapobiegających niepożądanemu uruchomieniu maszyn.

Wskazówki Montażowe

Montaż styku GVAE1 jest intuicyjny i nie wymaga specjalistycznych narzędzi. Należy go umieścić na przedniej części wyłącznika silnikowego GV2 lub GV3, wykorzystując dedykowany system zatrzaskowy, który zapewnia stabilne połączenie mechaniczne. Przed przystąpieniem do prac należy upewnić się, że zasilanie obwodu głównego jest odłączone. Przewody sterownicze powinny być podłączone do zacisków śrubowych z zachowaniem odpowiedniego momentu dokręcania, co zapobiega przegrzewaniu się styków i zapewnia trwałość połączenia elektrycznego. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, aby zminimalizować ryzyko zwarć międzybiegunowych.

FAQ

• Czy styk GVAE1 pasuje do wszystkich wyłączników GV2? Tak, styk jest kompatybilny z całą serią wyłączników silnikowych TeSys GV2 (np. GV2ME, GV2P) oraz GV3.
• Ile styków pomocniczych mogę zamontować na jednym wyłączniku? Model GVAE1 jest montowany od przodu i zazwyczaj zajmuje jedno gniazdo montażowe przewidziane dla styków przednich.
• Czy styk wymaga dodatkowego zasilania? Nie, styk pomocniczy jest elementem pasywnym, którego stan zmienia się mechanicznie wraz z ruchem mechanizmu głównego wyłącznika.
