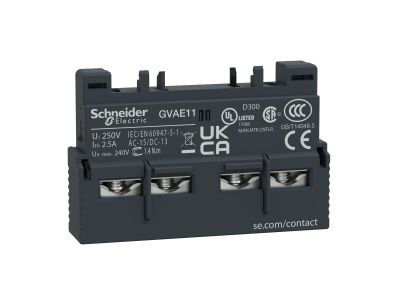

Styk pomocniczy do wyłącznika silnikowego GV2 i GV3 1NO 1NC, Tesys | GVAE11 Schneider Electric

Opis i Kluczowe Cechy

Styk pomocniczy GVAE11 z serii TeSys to wysokiej klasy komponent elektroinstalacyjny zaprojektowany przez renomowanego producenta Schneider Electric. Urządzenie to służy do rozszerzenia funkcjonalności wyłączników silnikowych z serii GV2 oraz GV3, umożliwiając zdalne monitorowanie stanu pracy aparatu głównego. Wyposażony w jeden styk zwierny (1NO) oraz jeden styk rozwierny (1NC), moduł ten pozwala na jednoczesne przesyłanie sygnału o załączeniu obwodu oraz informacji o ewentualnym zadziałaniu zabezpieczenia lub wyłączeniu urządzenia.

• Konfiguracja styków: 1NO + 1NC (jeden styk normalnie otwarty i jeden normalnie zamknięty).
• Kompatybilność: Pełna integracja z wyłącznikami silnikowymi Schneider Electric serii TeSys GV2L, GV2ME, GV2P, GV2RT oraz GV3L i GV3P.
• Montaż czołowy: Konstrukcja pozwala na oszczędność miejsca w rozdzielnicy dzięki montażowi bezpośrednio na przedniej ściance wyłącznika.
• Wysoka trwałość: Mechanizm został zaprojektowany do pracy w trudnych warunkach przemysłowych, zapewniając niezawodność przełączeń przez długi cykl życia produktu.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co jest kluczowe w profesjonalnych instalacjach przemysłowych. Styk pomocniczy GVAE11 jest zgodny z normą IEC/EN 60947-5-1, która określa wymagania dla aparatury sterowniczej i elementów przełączających. Posiada również certyfikację UL oraz CSA, co potwierdza jego dopuszczenie do użytku na rynkach globalnych. Stopień ochrony obudowy zapewnia bezpieczną eksploatację, a materiały użyte do produkcji są zgodne z dyrektywą RoHS, co minimalizuje wpływ na środowisko naturalne.

Zastosowanie

Styki pomocnicze GVAE11 znajdują szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Są niezbędnym elementem w układach sterowania silnikami elektrycznymi, gdzie wymagana jest sygnalizacja stanu pracy do sterowników PLC, systemów wizualizacji SCADA lub lampek kontrolnych na elewacji szafy sterowniczej. Dzięki nim elektryk może zrealizować funkcje blokady elektrycznej, sygnalizacji awarii (wyzwolenia termicznego) lub potwierdzenia pracy napędu w układach wentylacji, pompowych oraz na liniach produkcyjnych.

Wskazówki Montażowe

Instalacja styku GVAE11 jest intuicyjna i nie wymaga specjalistycznych narzędzi, co znacznie skraca czas prefabrykacji rozdzielnicy. Poniżej znajdują się kluczowe wytyczne:

• Miejsce montażu: Styk należy zamontować na przedniej części wyłącznika silnikowego GV2 lub GV3 (montaż czołowy).
• Sposób połączenia: Przed montażem należy upewnić się, że aparat główny jest odłączony od napięcia. Moduł zatrzaskuje się w dedykowanym gnieździe.
• Podłączenie przewodów: Należy stosować przewody o odpowiednim przekroju, dbając o prawidłowe dokręcenie zacisków śrubowych. Zalecany moment dokręcania powinien być zgodny z dokumentacją techniczną, aby uniknąć przegrzewania się styków.
• Weryfikacja: Po zamontowaniu warto wykonać test mechaniczny poprzez ręczne przełączenie wyłącznika silnikowego, sprawdzając poprawność działania styków pomocniczych za pomocą multimetru.

FAQ

1. Czy styk GVAE11 pasuje do wyłączników innych producentów?
Nie, styk GVAE11 jest dedykowany wyłącznie do aparatury Schneider Electric z serii TeSys GV2 oraz GV3. Zastosowanie go z aparatami innych marek może być niemożliwe lub niebezpieczne.

2. Jaka jest różnica między montażem czołowym a bocznym?
Montaż czołowy (jak w przypadku GVAE11) pozwala na zaoszczędzenie szerokości na szynie DIN, ponieważ styk nie zwiększa wymiaru bocznego wyłącznika. Styki boczne montuje się z lewej lub prawej strony aparatu, co zwiększa jego szerokość o moduł pomocniczy.

3. Czy mogę użyć tego styku do bezpośredniego sterowania silnikiem?
Nie, styki pomocnicze służą wyłącznie do celów sygnalizacyjnych i sterowniczych w obwodach pomocniczych. Mają ograniczoną obciążalność prądową i nie są przystosowane do przewodzenia prądów roboczych silnika.
