Styk pomocniczy do wyłącznika GZ1 2NO | GZ1AN20 Schneider Electric

Opis i Kluczowe Cechy

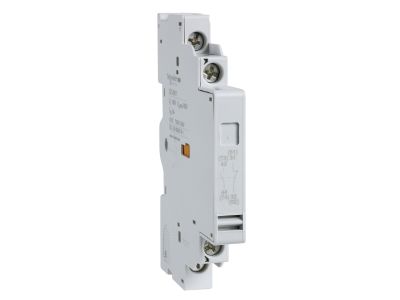

Styk pomocniczy Schneider Electric o numerze katalogowym GZ1AN20 to profesjonalny komponent modułowy zaprojektowany do rozszerzenia funkcjonalności wyłączników silnikowych z serii EasyPact TVS (GZ1). Urządzenie zostało wyposażone w dwa styki zwierne (2 NO - Normally Open), które pozwalają na precyzyjne monitorowanie stanu pracy aparatu głównego. Wykorzystanie styków pomocniczych jest kluczowe w zaawansowanych układach sterowania, gdzie informacja o załączeniu lub wyłączeniu obwodu mocy musi zostać przekazana do systemów nadrzędnych. Dzięki wysokiej jakości wykonania, styk gwarantuje stabilną rezystancję zestykową oraz długą żywotność mechaniczną, co jest niezbędne w wymagających środowiskach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Styk pomocniczy GZ1AN20 spełnia wymagania normy IEC/EN 60947-5-1, która określa parametry dla aparatury sterowniczej i elementów przełączających w obwodach pomocniczych. Posiada również certyfikację CE, co potwierdza dopuszczenie do obrotu na rynku europejskim oraz zgodność z dyrektywami niskonapięciowymi. Stopień ochrony obudowy zapewnia bezpieczną eksploatację wewnątrz rozdzielnic elektrycznych, minimalizując ryzyko przypadkowego dotyku części pod napięciem.

Zastosowanie

Głównym obszarem zastosowania styku pomocniczego GZ1AN20 są układy automatyki przemysłowej oraz systemy rozdziału energii. Dwa styki zwierne umożliwiają realizację wielu funkcji jednocześnie, takich jak:

• Sygnalizacja optyczna stanu pracy wyłącznika za pomocą lampek kontrolnych na elewacji szafy sterowniczej.
• Przekazywanie sygnału zwrotnego do sterowników PLC (Programmable Logic Controller) o gotowości napędu do pracy.
• Realizacja blokad elektrycznych w układach nawrotnych lub kaskadowych, zapobiegając niekontrolowanemu załączeniu sekcji odbiorników.
• Współpraca z cewkami styczników w celu tworzenia logicznych zależności w obwodach sterowania silnikami.

Wskazówki Montażowe

Montaż styku pomocniczego GZ1AN20 jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Akcesorium montuje się bocznie, poprzez zatrzaśnięcie na obudowie wyłącznika silnikowego serii GZ1. Przed przystąpieniem do instalacji należy bezwzględnie odłączyć napięcie w obwodzie głównym i pomocniczym. Przewody o przekroju dostosowanym do prądów sterowniczych należy wprowadzić do zacisków śrubowych i dokręcić z momentem zalecanym przez producenta, co zapobiega luzowaniu się połączeń pod wpływem drgań generowanych przez pracujące maszyny. Po montażu zaleca się przeprowadzenie testu ciągłości obwodu przy ręcznym przełączeniu wyłącznika.

FAQ

• Czy styk GZ1AN20 pasuje do wyłączników innych producentów? Nie, styk ten jest dedykowany wyłącznie do aparatury Schneider Electric z serii EasyPact TVS (GZ1).
• Jaka jest funkcja styków 2 NO? Są to dwa styki normalnie otwarte, które zamykają się w momencie załączenia wyłącznika głównego, zamykając tym samym obwód sterowania lub sygnalizacji.
• Czy montaż styku wymaga demontażu wyłącznika z szyny DIN? Zazwyczaj nie jest to konieczne, o ile zachowano odpowiedni odstęp boczny w rozdzielnicy pozwalający na wsunięcie modułu pomocniczego.
