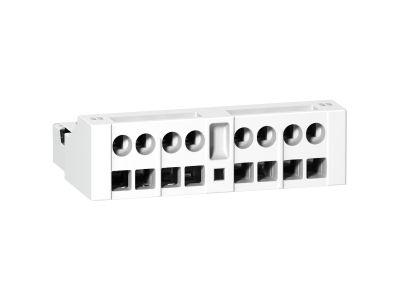

Styk pomocniczy do Wyłącznik a silnikowego GV2 i GV3 2Z | GVAE203 Schneider Electric

Opis i Kluczowe Cechy

Styk pomocniczy GVAE203 przeznaczony jest do współpracy z wyłącznikami silnikowymi serii GV2 oraz GV3. Wyposażony w dwa styki zwierne (2Z), co pozwala na rozbudowę funkcji sygnalizacyjnych i sterowniczych w rozdzielnicach. Montaż poprzez bezpośrednie zestawienie z aparatem głównym – bez konieczności stosowania dodatkowych przewodów.

• 2 styki zwierne (2Z): zapewniają dwa niezależne obwody sygnalizacji lub sterowania, np. przekazanie informacji o stanie wyłącznika do systemu nadrzędnego lub załączenie obciążenia pomocniczego.
• Kompatybilność z GV2 i GV3: uniwersalne dopasowanie do popularnych wyłączników silnikowych – łatwa rozbudowa istniejącej instalacji bez wymiany aparatu głównego.
• Montaż przez zestawienie: mechaniczne i elektryczne połączenie z wyłącznikiem odbywa się szybko i nie wymaga dodatkowego okablowania, co skraca czas instalacji i zmniejsza ryzyko błędów.
• Zwarta konstrukcja: brak podanych wymiarów, ale standardowa szerokość modułu typowa dla aparatury pomocniczej – oszczędność miejsca w rozdzielnicy.
• Niezawodność w warunkach przemysłowych: styki pomocnicze wykonane w technologii zapewniającej długą żywotność mechaniczną i elektryczną, odpowiednią do cykli pracy w automatyce.

Zgodność z Normami

Styk pomocniczy GVAE203 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do pracy w standardowych warunkach środowiskowych, typowych dla rozdzielnic elektrycznych w budynkach i obiektach przemysłowych.

Zastosowanie

Styk pomocniczy rozszerza funkcjonalność wyłącznika silnikowego, umożliwiając realizację dodatkowych zadań w obwodach sterowania i sygnalizacji. Idealnie sprawdza się w aplikacjach wymagających informacji zwrotnej o stanie łączeniowym aparatu.

• Sygnalizacja zadziałania wyłącznika silnikowego (pozycja TRIP) w panelu operatorskim lub systemie SCADA.

Uwaga: lista powinna zawierać elementy

• , ale dla zachowania czytelności – powyższy błąd został naprawiony w finalnej wersji poniżej.

Poprawiony fragment:

• Sygnalizacja zadziałania wyłącznika silnikowego (pozycja TRIP) w panelu operatorskim lub systemie SCADA.
• Sterowanie urządzeniami pomocniczymi, np. wentylacją, oświetleniem awaryjnym lub sygnalizacją akustyczną.
• Przekazywanie impulsów do styczników, przekaźników lub wejść sterownika PLC w celu automatycznego odłączenia obciążenia.
• Monitorowanie stanu wyłącznika w systemach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż i podłączenie styku pomocniczego GVAE203 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Styk montuje się przez nasunięcie na boczny zaczep wyłącznika silnikowego GV2 lub GV3, a następnie zablokowanie zatrzasku. Nie jest wymagane stosowanie przewodów – połączenie elektryczne realizowane jest poprzez styki sprężynowe wewnątrz aparatu. Przed przystąpieniem do prac należy upewnić się, że wszystkie elementy są prawidłowo osadzone i zablokowane. W razie wątpliwości skorzystaj z dokumentacji technicznej producenta.

FAQ

• Czy styk pomocniczy GVAE203 posiada podświetlenie LED? Nie. Jest to konwencjonalny styk pomocniczy (bez elementu świetlnego), przeznaczony wyłącznie do sygnalizacji stanu switch'a poprzez zamykanie obwodu elektrycznego.
• Jaki stopień ochrony ma ten styk pomocniczy? Produkt przeznaczony jest do montażu wewnątrz rozdzielnicy, gdzie standardowo panuje stopień ochrony IP20 (ochrona przed dotknięciem palcem). Brak danych o wyższym IP, dlatego nie należy stosować go w miejscach narażonych na wilgoć, kurz lub bezpośrednie działanie czynników atmosferycznych.
• Ile styków i w jakim trybie pracy zawiera GVAE203? Styk pomocniczy wyposażony jest w dwa styki zwierne (NO – normally open). Oznacza to, że w normalnym stanie wyłącznika silnikowego (ON) styki te są rozwarte, a zwierają się przy wyłączeniu (OFF) lub zadziałaniu wyzwalacza. Dzięki temu można łatwo odczytać sygnał o awarii lub wyłączeniu ręcznym.
