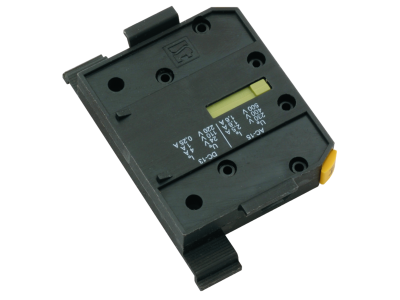

Styk pomocniczy do RSI 63-80A, NC | SP\SP80-01 Spamel

Opis i Kluczowe Cechy

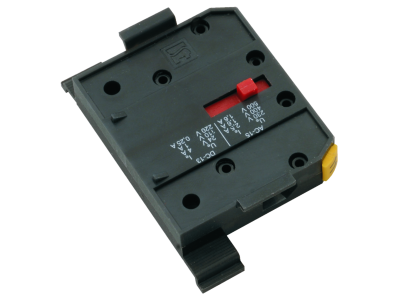

Styk pomocniczy SP/SP80-01 to element rozwierny (NC – normalnie zamknięty) przeznaczony do współpracy z wyłącznikami nadprądowymi serii RSI o prądzie znamionowym 63 A oraz 80 A. Dedykowana konstrukcja gwarantuje pewne dopasowanie i niezawodne działanie w aplikacjach wymagających sygnalizacji stanu aparatu zabezpieczeniowego.

• Dedykowany do serii RSI 63-80A: Zapewnia bezbłędną współpracę mechaniczną i elektryczną z wyłącznikami w tych zakresach prądowych, eliminując ryzyko nieprawidłowego montażu.
• Styk rozwierny (NC): W stanie spoczynku styk jest zamknięty – idealny do obwodów sygnalizacyjnych wymagających ciągłości podczas normalnej pracy (np. podanie sygnału do PLC lub przekaźnika).
• Montaż bezpośredni w aparacie RSI: Łatwe i szybkie wpięcie bez dodatkowych adapterów, co skraca czas instalacji i zmniejsza koszty osprzętu.
• Niezawodna sygnalizacja pozycji łącznika: Mechaniczne sprzęgnięcie z mechanizmem wyzwalacza gwarantuje wierne odzwierciedlenie stanu załączenia/wyłączenia w obwodzie pomocniczym.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej i posiada oznakowanie CE. Spełnia wymagania norm europejskich stosowanych dla aparatury modułowej w rozdzielnicach niskiego napięcia. Ze względu na zastosowanie dedykowane do konkretnej serii wyłączników, zaleca się instalację wyłącznie z aparatami serii RSI 63-80A.

Zastosowanie

Styk pomocniczy NC SP/SP80-01 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest przekazanie informacji o stanie załączenia lub wyłączenia wyłącznika nadprądowego do systemów sterowania i sygnalizacji.

• Sygnalizacja zadziałania lub stanu normalnego wyłącznika w rozdzielnicach przemysłowych i budynkowych.
• Podanie impulsu do sterownika PLC w celu monitorowania obwodów oświetleniowych, gniazd wtyczkowych lub obwodów silnikowych.
• Realizacja zależności blokad w układach automatyki – wymuszenie określonego stanu logicznego przed uruchomieniem kolejnego procesu.
• Współpraca z przekaźnikami pomocniczymi w celu rozbudowy liczby styków lub zmiany trybu pracy (zwierny/rozwiermy) w szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie styków pomocniczych może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od obwodu głównego i pomocniczego. Styk SP/SP80-01 montuje się bezpośrednio w wyłączniku serii RSI zgodnie z instrukcją producenta. Używać przewodów o przekroju dobranym do rzeczywistego prądu obwodu sygnalizacyjnego. Momenty dokręcania zacisków stosować według zaleceń dokumentacji technicznej wyłącznika. Prace wykonywać przy zachowaniu zasad bezpieczeństwa i w suchym pomieszczeniu.

FAQ

• Czy styk pomocniczy jest podświetlany? Nie. Jest to standardowy styk pomocniczy bez LED. Do sygnalizacji optycznej należy stosować zewnętrzną lampkę sygnalizacyjną.
• Jaki jest stopień ochrony (IP) tego styk? Producent nie podaje osobnego stopnia ochrony dla samego styku. Po zamontowaniu wewnątrz rozdzielnicy podlega ochronie obudowy – zazwyczaj przyjmuje się IP20 dla wnętrza szafy, ale ostateczną wartość określa zastosowana rozdzielnica.
• Jaki jest tryb pracy styku? Styk jest rozwiermy (NC – normalnie closed). Oznacza to, że w stanie spoczynku (przy załączonym wyłączniku nadprądowym) styk jest zwarty; rozwiera się dopiero po zadziałaniu wyłącznika lub ręcznym wyłączeniu.
