Opis i Kluczowe Cechy

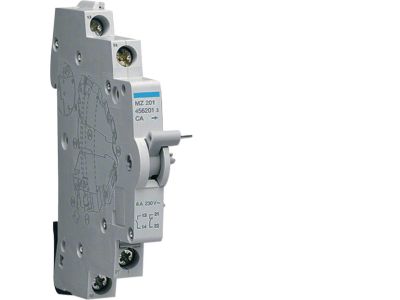

Styk pomocniczy MZ201 marki HAGER to profesjonalne akcesorium modułowe zaprojektowane do rozszerzenia funkcjonalności wyłączników nadprądowych (MCB). Urządzenie wyposażone jest w zestaw styków bezpotencjałowych w konfiguracji 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co pozwala na jednoczesne przesyłanie sygnału o załączeniu oraz rozłączeniu obwodu głównego. Prąd znamionowy cieplny Ith wynoszący 6A przy napięciu 230V AC gwarantuje niezawodność w układach sterowania i sygnalizacji. Dzięki bocznej konstrukcji montażowej, moduł idealnie przylega do aparatury bazowej, nie zajmując nadmiarowego miejsca w rozdzielnicy, a jego mechaniczna synchronizacja z dźwignią wyłącznika zapewnia natychmiastową odpowiedź systemu na zmianę stanu pracy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy PN-EN 60947-5-1, co potwierdza jego przydatność do pracy w obwodach sterowniczych i sygnalizacyjnych. Wysoka jakość materiałów izolacyjnych użytych przez firmę HAGER zapewnia odpowiedni stopień ochrony oraz odporność na prądy pełzające, co jest kluczowe dla bezpieczeństwa eksploatacji w profesjonalnych instalacjach elektroenergetycznych.

Zastosowanie

Styk pomocniczy MZ201 znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest niezastąpiony w systemach monitoringu stanu zasilania, gdzie informacja o wyzwoleniu wyłącznika nadprądowego musi zostać przekazana do sterownika PLC, systemu BMS lub na panel sygnalizacyjny. Może być wykorzystywany do zdalnego powiadamiania o awarii, sterowania cewkami styczników w układach blokad oraz w systemach wizualizacji pracy rozdzielnic. Dzięki uniwersalnym stykom bezpotencjałowym, moduł ten pozwala na separację galwaniczną obwodu sterowania od obwodu siłowego.

Wskazówki Montażowe

Montaż styku MZ201 odbywa się z lewej strony wyłącznika nadprądowego MCB marki HAGER. Przed przystąpieniem do instalacji należy upewnić się, że zasilanie w rozdzielnicy jest odłączone. Moduł łączy się z aparatem bazowym za pomocą specjalnych zatrzasków oraz sprzęgła mechanicznego, które musi zostać precyzyjnie wprowadzone w otwór dźwigni wyłącznika. Całość zestawu montowana jest na standardowej szynie DIN (TH35). Podczas podłączania przewodów sterowniczych należy zachować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka.

FAQ

• Czy styk MZ201 pasuje do wyłączników innych producentów? Nie, styk pomocniczy MZ201 jest dedykowany do aparatury modułowej firmy HAGER i gwarantuje pełną kompatybilność tylko z urządzeniami tej marki.
• Czy urządzenie wymaga dodatkowego zasilania? Nie, styki są bezpotencjałowe, co oznacza, że działają jak mechaniczny przełącznik sterowany pozycją dźwigni wyłącznika MCB.

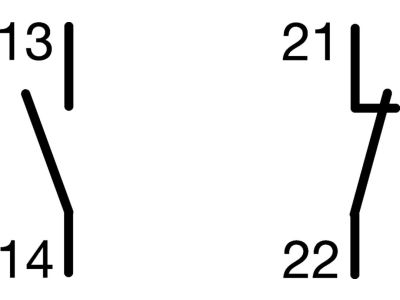

• Jaka jest funkcja styku 1NO+1NC? Styk 1NO (normalnie otwarty) zamyka się, gdy wyłącznik jest załączony, natomiast styk 1NC (normalnie zamknięty) otwiera się w tym samym momencie. Pozwala to na elastyczne projektowanie logiki sterowania.
