Styk pomocniczy do iTL iATLs 1CO, Acti 9 | A9C15405 Schneider Electric

Opis i Kluczowe Cechy

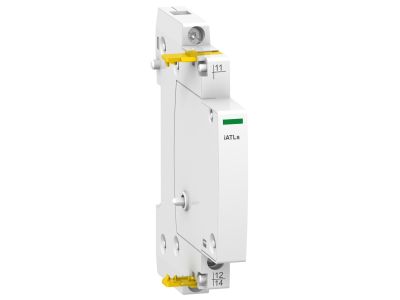

Styk pomocniczy A9C15405 firmy Schneider Electric, z serii Acti 9, to zdalny wskaźnik pomocniczy przeznaczony do współpracy z urządzeniami iTL oraz iATLs. Wyposażony w jeden zestyk przełączny (1CO) o szerokim zakresie napięcia sterującego 24…240 V AC/DC, zapewnia uniwersalność zastosowania zarówno w instalacjach przemysłowych, jak i budynkowych – niezależnie od rodzaju napięcia zasilania obwodu sterowniczego.

• Zestyk 1CO (przełączny): Umożliwia przekazanie sygnału o stanie pracy urządzenia nadrzędnego – jeden tor NO i jeden NC dają elastyczność w konfiguracji układów sygnalizacji i sterowania.
• Napięcie sterujące 24…240 V AC/DC: Szeroki zakres napięcia zasilania cewki pozwala na stosowanie w obwodach zarówno niskiego napięcia sterowniczego (24 V), jak i typowych instalacji 230 V AC – bez konieczności stosowania dodatkowych przetwornic.
• Przeznaczony do iTL oraz iATLs: Dedykowana konstrukcja gwarantuje mechaniczną i elektryczną kompatybilność z wyłącznikami i rozłącznikami serii Acti 9 – szybki montaż bez modyfikacji.
• Zdalna sygnalizacja stanu: Jako zdalny wskaźnik pomocniczy przekazuje informację o położeniu styku głównego urządzenia do systemu BMS, PLC lub panelu sygnalizacyjnego – zwiększa bezpieczeństwo i komfort nadzoru instalacji.
• Kompaktowa budowa w standardzie Acti 9: Niewielkie gabaryty ułatwiają zabudowę w rozdzielnicach modułowych, oszczędzając miejsce na szynie DIN.

Zgodność z Normami

Produkt należy do gamy aparatury modułowej Acti 9 i jest zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, potwierdzające zgodność z wymaganiami dyrektyw Unii Europejskiej. Montaż i eksploatacja zgodna z przeznaczeniem producenta gwarantują bezpieczną pracę w warunkach przemysłowych i komercyjnych.

Zastosowanie

Styk pomocniczy A9C15405 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne monitorowanie stanu łącznika głównego w rozdzielnicach niskiego napięcia.

• Zdalna sygnalizacja stanu załączenia/wyłączenia wyłącznika iTL lub iATLs w systemach BMS i SCADA.
• Przekazywanie impulsów sterujących do styczników, przekaźników lub wejść cyfrowych PLC w szafach automatyki.
• Realizacja układów blokad i sekwencji w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej.
• Monitorowanie obwodów oświetlenia awaryjnego, wentylacji lub ogrzewania – sygnał zwrotny do sterownika nadrzędnego.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Styk pomocniczy montuje się na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przekrój przewodów przyłączeniowych należy dobrać do spodziewanego prądu obciążenia styków oraz zgodnie z normami instalacyjnymi. Moment dokręcania zacisków – według dokumentacji technicznej dołączonej do urządzenia. Po zakończeniu montażu zaleca się wykonanie próby funkcjonalnej przed oddaniem instalacji do eksploatacji.

FAQ

• Czy styk A9C15405 jest podświetlany? Nie, jest to suchy zestyk pomocniczy (bez podświetlenia LED). Sygnalizacja stanu realizowana jest wyłącznie poprzez zmianę położenia styków 1CO.
• Jaki jest stopień ochrony tego wyrobu? Producent nie podaje w danych katalogowych konkretnego stopnia IP. W typowych warunkach pracy aparatura modułowa montowana w rozdzielnicy charakteryzuje się ochroną IP20 (osłona przed dostępem do części niebezpiecznych) – szczegóły należy zweryfikować w pełnej dokumentacji technicznej.
• Do jakich urządzeń Acti 9 pasuje ten styk? Jest dedykowany do wyłączników i rozłączników serii iTL oraz iATLs z gamy Acti 9. Nie jest przeznaczony do innych serii, np. iC60, iC40 czy iDPN – przed zakupem sprawdź kompatybilność z listą producenta.
