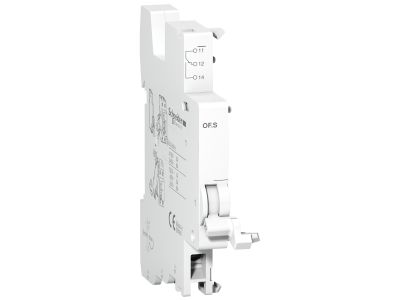

Styk pomocniczy do ID OF.S, Acti 9 | A9N26923 Schneider Electric

Opis i Kluczowe Cechy

Styk pomocniczy A9N26923 to element przeznaczony do współpracy z wyłącznikami różnicowoprądowymi ID z serii Acti 9. Umożliwia sygnalizację stanu zadziałania wyłącznika, co usprawnia diagnostykę instalacji. Kompatybilność z rodziną Acti 9 gwarantuje bezproblemową integrację z istniejącą rozdzielnicą.

• Kompatybilność z wyłącznikami ID OF.S: Styk dedykowany do wyłączników różnicowoprądowych serii Acti 9, zapewnia pewne i trwałe połączenie.
• Sygnalizacja stanu zadziałania: Styk pomocniczy zmienia stan przy wyzwoleniu wyłącznika, co pozwala na zdalne monitorowanie lub sterowanie urządzeniami sygnalizacyjnymi.
• Łatwy montaż: Styk montuje się bezpośrednio na wyłączniku, bez konieczności stosowania dodatkowych akcesoriów.
• Solidne wykonanie: Produkt zaprojektowany zgodnie ze standardami jakości Schneider Electric dla serii Acti 9.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada oznakowanie CE. Przeznaczony do instalacji niskiego napięcia zgodnie z normami IEC/EN.

Zastosowanie

Styk pomocniczy A9N26923 znajduje zastosowanie w instalacjach wymagających sygnalizacji stanu wyłącznika różnicowoprądowego.

• Sterowanie sygnalizacją optyczną lub akustyczną po zadziałaniu wyłącznika.
• Przekazywanie impulsu do styczników, przekaźników lub PLC w celu odłączenia obciążenia.
• Monitorowanie stanu wyłącznika w systemach automatyki budynkowej (BMS).
• Integracja z systemami bezprzewodowymi lub przewodowymi do zdalnego raportowania awarii.

Wskazówki Montażowe

Montaż styku pomocniczego może być wykonany wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od obwodu. Styk montuje się zgodnie z instrukcją producenta na wyłączniku ID serii Acti 9. Przekroje przewodów należy dobrać zgodnie z obowiązującymi normami (np. PN-IEC 60364). Po montażu sprawdzić poprawność działania.

FAQ

• Czy styk pomocniczy A9N26923 posiada podświetlenie? Nie, jest to styk sygnalizacyjny bez elementów podświetlających. Służy do przekazywania sygnału elektrycznego.
• Jaki jest stopień ochrony tego styku? Typowy dla aparatury modułowej w rozdzielnicy – IP20. Dokładne dane znajdują się w instrukcji montażu.
• Jaki jest tryb pracy styku (NO/NC)? Styk zmienia stan przy zadziałaniu wyłącznika. Dokładną konfigurację (normalnie otwarty/zamknięty) należy sprawdzić w dokumentacji technicznej produktu.
