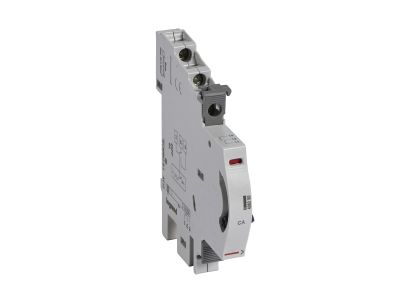

Styk pomocniczy dla wyłączników serii TX3, DX3 i rozłączników FR300, FRX300 | 406250 Legrand

Opis i Kluczowe Cechy

Styk pomocniczy Legrand o numerze referencyjnym 406250 to zaawansowany element wyposażenia dodatkowego, dedykowany dla profesjonalnej aparatury modułowej. Urządzenie zostało zaprojektowane z myślą o precyzyjnym monitorowaniu stanu pracy wyłączników nadprądowych oraz rozłączników izolacyjnych. Wyposażone w zestyk przełączny o prądzie znamionowym 6 A przy napięciu 250 V~, pozwala na skuteczne przesyłanie sygnałów informacyjnych do układów sterowania, sygnalizacji świetlnej lub systemów BMS.

• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie 0,5 modułu (ok. 9 mm) pozwala na znaczną oszczędność miejsca w rozdzielnicy.
• Wysoka kompatybilność: Produkt jest w pełni zintegrowany z popularnymi seriami TX3 i DX3 oraz rozłącznikami FR 300, FRX 300 i FRX 400.
• Beznarzędziowy montaż: Innowacyjny system zatrzaskowy umożliwia błyskawiczne przyłączenie styku do aparatu głównego bez konieczności użycia śrubokręta.
• Wszechstronność: Możliwość montażu do 3 styków pomocniczych/sygnalizacyjnych na jednym aparacie lub konfiguracji mieszanej (2 styki + 1 wyzwalacz).

Zgodność z Normami

Produkt marki Legrand spełnia rygorystyczne wymagania bezpieczeństwa i jakości stawiane osprzętowi elektroinstalacyjnemu w Unii Europejskiej. Konstrukcja styku 406250 jest zgodna z normami dotyczącymi aparatury modułowej niskiego napięcia, co gwarantuje niezawodność działania w trudnych warunkach przemysłowych i komercyjnych. Zastosowane materiały izolacyjne zapewniają odpowiedni stopień ochrony oraz odporność na prądy pełzające, co jest kluczowe dla zachowania ciągłości zasilania i bezpieczeństwa obsługi.

Zastosowanie

Styk pomocniczy 406250 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagana jest zdalna kontrola stanu aparatów zabezpieczających. Głównym zadaniem urządzenia jest informowanie o pozycji styków głównych aparatu (załączony/wyłączony). Jest to rozwiązanie niezbędne w:

• Układach automatyki budynkowej do monitorowania zadziałania zabezpieczeń.
• Systemach sygnalizacji awaryjnej w rozdzielnicach głównych i oddziałowych.
• Logice sterowania procesami przemysłowymi, gdzie stan wyłącznika warunkuje pracę innych podzespołów.
• Instalacjach, w których stosowane są szyny przyłączeniowe – styk nie koliduje z ich montażem w jednym rzędzie.

Wskazówki Montażowe

Instalacja styku pomocniczego Legrand 406250 jest intuicyjna, jednak wymaga zachowania standardów technicznych. Styk należy montować zawsze z lewej strony aparatu modułowego (wyłącznika lub rozłącznika). Dzięki systemowi beznarzędziowemu, wystarczy precyzyjnie dopasować mechanizm sprzęgający styku do otworu w aparacie głównym i docisnąć aż do zablokowania zatrzasków. Należy pamiętać o maksymalnej liczbie akcesoriów na jeden aparat, aby nie przekroczyć dopuszczalnego obciążenia mechanicznego dźwigni. Urządzenie jest przystosowane do pracy w rzędzie z aparatami połączonymi szynami grzebieniowymi, co ułatwia estetyczne i bezpieczne oprzewodowanie rozdzielnicy.

FAQ

• Czy styk 406250 pasuje do wyłączników innych producentów? Nie, styk jest dedykowany wyłącznie do aparatury marki Legrand z serii TX3, DX3 oraz rozłączników FR/FRX.
• Czy montaż wymaga rozbierania obudowy wyłącznika? Absolutnie nie. Montaż odbywa się zewnętrznie poprzez zatrzaśnięcie modułu na bocznej ściance aparatu.
• Jaki jest maksymalny prąd obciążenia styków? Zestyk przełączny jest przystosowany do pracy z prądem o natężeniu do 6 A przy napięciu przemiennym 250 V.
• Czy mogę zamontować styk z prawej strony wyłącznika? Nie, konstrukcja mechaniczna wymusza montaż wyłącznie z lewej strony urządzenia bazowego.
