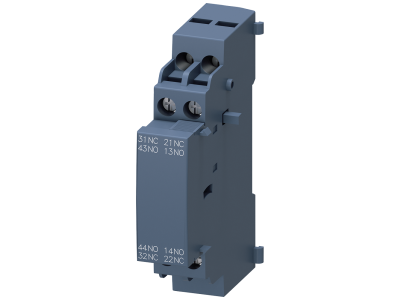

Styk pomocniczy boczny 2NO + 2NC, do wyłącznika wlk. S00/S0 | 3RV2901-1J Siemens

Opis i Kluczowe Cechy

Styk pomocniczy boczny Siemens o numerze katalogowym 3RV2901-1J to zaawansowany komponent należący do uznanego na całym świecie systemu modułowego SIRIUS. Urządzenie zostało zaprojektowane z myślą o rozszerzeniu funkcjonalności wyłączników silnikowych serii 3RV2 w rozmiarach S00 oraz S0. Wyposażenie modułu w dwa styki zwierne (2NO) oraz dwa styki rozwierne (2NC) pozwala na jednoczesne przesyłanie informacji o stanie pracy urządzenia do systemów nadrzędnych, takich jak sterowniki PLC, oraz realizację lokalnych blokad bezpieczeństwa lub sygnalizacji optycznej.

• System SIRIUS: Pełna integracja z pozostałymi elementami aparatury łączeniowej Siemens, co upraszcza projektowanie i montaż szaf sterowniczych.
• Konfiguracja 2NO + 2NC: Podwójny zestaw styków pomocniczych umożliwia realizację złożonych algorytmów sterowania bez konieczności stosowania dodatkowych przekaźników pośredniczących.
• Przyłącze śrubowe: Klasyczna technika łączeniowa zapewniająca wysoką siłę docisku i minimalną rezystancję przejścia, co przekłada się na niezawodność sygnałów niskoprądowych nawet w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania norm międzynarodowych, w tym IEC/EN 60947-5-1, co potwierdza jego przydatność do zastosowań profesjonalnych w przemyśle ciężkim. Dzięki certyfikacji CE oraz UL/CSA, styk pomocniczy 3RV2901-1J może być bezpiecznie stosowany w maszynach przeznaczonych na rynki globalne, gwarantując najwyższy poziom bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Moduł znajduje szerokie zastosowanie w układach automatyki przemysłowej, gdzie niezbędna jest precyzyjna informacja o statusie wyłącznika silnikowego. Jest idealnym rozwiązaniem do monitorowania stanu zadziałania zabezpieczeń silnikowych w centrach sterowania silnikami (MCC), realizacji układów samopodtrzymania i blokad elektrycznych w układach nawrotnych oraz sygnalizacji awarii lub wyłączenia serwisowego do systemów wizualizacji HMI/SCADA.

Wskazówki Montażowe

Montaż styku pomocniczego 3RV2901-1J jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Moduł montuje się z boku wyłącznika 3RV2 (rozmiar S00 lub S0) za pomocą mechanizmu zatrzaskowego, co zapewnia stabilne połączenie mechaniczne. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby zapobiec ich poluzowaniu pod wpływem drgań maszynowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka o przekroju dostosowanym do zacisków śrubowych.

FAQ

• Czy styk 3RV2901-1J pasuje do wyłączników starszej generacji 3RV1? Nie, ten konkretny model jest dedykowany wyłącznie do nowszej serii 3RV2 w rozmiarach S00 i S0.
• Z której strony wyłącznika montuje się ten moduł? Jest to styk boczny, montowany zazwyczaj po lewej stronie wyłącznika silnikowego.
• Czy można stosować go w obwodach bezpieczeństwa? Tak, styki rozwierne (NC) mogą być wykorzystane w obwodach monitorujących i diagnostycznych, zgodnie z analizą ryzyka danej aplikacji i wymaganiami normy bezpieczeństwa maszynowego.
