Styk pomocniczy boczny 1NO i 1NC Do wyłączników w wielkości S00 do S3 | 3RV2901-1A Siemens

Opis i Kluczowe Cechy

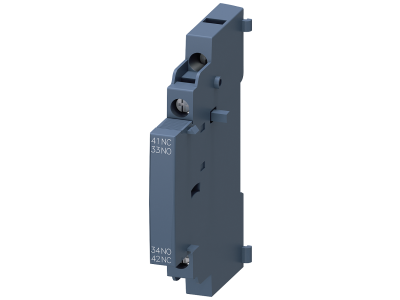

Styk pomocniczy boczny Siemens o numerze katalogowym 3RV2901-1A to wysokiej klasy komponent modułowy należący do renomowanej rodziny produktów SIRIUS. Urządzenie zostało zaprojektowane z myślą o rozszerzeniu funkcjonalności wyłączników silnikowych w rozmiarach od S00 do S3. Wyposażenie styku w konfigurację 1NO (jeden styk zwierny) oraz 1NC (jeden styk rozwierny) pozwala na jednoczesne przesyłanie sygnałów o stanie pracy urządzenia do układów sterowania oraz sygnalizację błędów lub stanu spoczynku.

Kluczową zaletą tego modelu jest jego pełna integracja z systemem SIRIUS, co gwarantuje mechaniczną i elektryczną spójność z innymi aparatami modułowymi, takimi jak styczniki mocy czy softstarty. Dzięki zastosowaniu zacisków śrubowych, połączenie elektryczne jest trwałe i odporne na wstrząsy, co jest kluczowe w wymagających warunkach przemysłowych. Kompaktowa budowa umożliwia montaż boczny, co nie zwiększa znacząco głębokości aparatury w rozdzielnicy, pozwalając na optymalne zagospodarowanie przestrzeni montażowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, charakterystycznymi dla marki Siemens. Styk pomocniczy 3RV2901-1A spełnia wymagania międzynarodowych norm dotyczących aparatury niskiego napięcia, co potwierdza jego niezawodność w profesjonalnych instalacjach elektroenergetycznych. Przynależność do systemu SIRIUS zapewnia, że urządzenie przeszło rygorystyczne testy kompatybilności elektromagnetycznej oraz wytrzymałości mechanicznej, co jest niezbędne do uzyskania certyfikacji w zaawansowanych projektach OEM i prefabrykacji szaf sterowniczych.

Zastosowanie

Styk pomocniczy 3RV2901-1A znajduje szerokie zastosowanie w systemach automatyki przemysłowej i rozdziału energii. Jest dedykowany do współpracy z:

• Wyłącznikami silnikowymi Siemens SIRIUS w rozmiarach S00, S0, S2 oraz S3.
• Układami przekaźników pomocniczych, gdzie wymagane jest powielenie sygnału o stanie pracy.
• Stycznikami mocy w układach blokad elektrycznych i sygnalizacji.
• Systemami monitoringu pracy napędów, informując sterowniki PLC o zadziałaniu zabezpieczenia.

Ważne: Należy pamiętać, że styk ten nie jest przeznaczony do montażu w wyłącznikach różnicowoprądowych z zabezpieczeniem nadprądowym ani w wyłącznikach mocy o innej konstrukcji niż seria 3RV.

Wskazówki Montażowe

Prawidłowa instalacja styku pomocniczego jest kluczowa dla zapewnienia bezawaryjnej pracy całego układu sterowania:

• Miejsce montażu: Urządzenie jest przystosowane do montażu bocznego po lewej stronie wyłącznika silnikowego.
• Mechanizm mocowania: Montaż odbywa się przy pomocy zintegrowanych zatrzasków i śrub mocujących, co zapewnia stabilne przyleganie do aparatu głównego.
• Podłączenie przewodów: Należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków przy długotrwałej eksploatacji.
• Integracja: Przed montażem należy upewnić się, że wyłącznik główny jest w stanie beznapięciowym, a mechanizm styku jest odpowiednio zsynchronizowany z dźwignią wyłącznika.

FAQ

• Czy styk 3RV2901-1A pasuje do wyłączników innych producentów? Nie, styk jest dedykowany wyłącznie do aparatury systemowej Siemens z serii SIRIUS (3RV2).

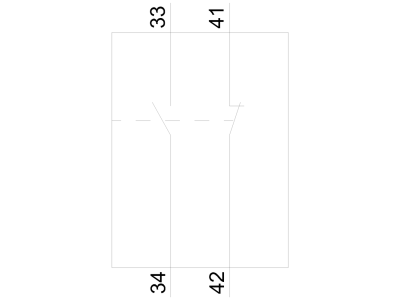

• Jaka jest konfiguracja styków w tym modelu? Urządzenie posiada jeden styk zwierny (1NO) oraz jeden styk rozwierny (1NC).
• Czy montaż wymaga specjalistycznych narzędzi? Do montażu i podłączenia przewodów wystarczy standardowy wkrętak izolowany, zgodny z rozmiarem śrub zaciskowych.
• Czy można zamontować dwa takie styki na jednym wyłączniku? Montaż boczny zazwyczaj ogranicza się do jednej jednostki na stronę, zależnie od specyfikacji konkretnego modelu wyłącznika silnikowego.
