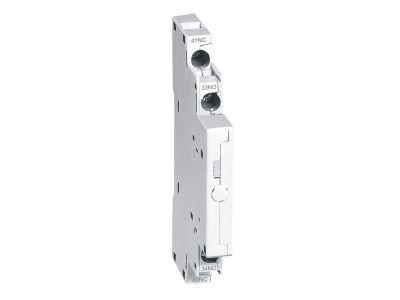

Styk pomocniczy boczny 1NO+1NC do wyłączników MPX3 | 417400 Legrand

Opis i Kluczowe Cechy

Styk pomocniczy boczny 1NO+1NC (symbol 417400) przeznaczony jest do wyłączników silnikowych MPX3. Dzięki konfiguracji styków 1NO+1NC umożliwia jednoczesne monitorowanie załączenia i wyłączenia wyłącznika, co zapewnia pełną informację o stanie obwodu. Montaż odbywa się z lewej strony aparatu, a na jeden wyłącznik można zainstalować maksymalnie dwa takie styki.

• Konfiguracja styków 1NO+1NC: Umożliwia niezależne sygnalizowanie stanu załączenia (styk NO) i wyłączenia (styk NC), co daje kompletną informację o stanie obwodu bez konieczności stosowania dodatkowych przekaźników.
• Montaż boczny z lewej strony wyłącznika MPX3: Prosta instalacja bez modyfikacji istniejącej aparatury, oszczędność miejsca w rozdzielnicy.
• Maksymalnie 2 sztuki na wyłącznik: Możliwość rozbudowy układu o dodatkowe sygnały sterownicze lub sygnalizacyjne bez zmiany konfiguracji głównego wyłącznika.
• Zgodność z normami IEC/EN 60947: Gwarancja bezpieczeństwa i niezawodności w zastosowaniach przemysłowych.

Zgodność z Normami

Styk pomocniczy boczny MPX3 jest zgodny z normami IEC/EN 60947-1, IEC/EN 60947-2 oraz IEC/EN 60947-4, co potwierdza jego przydatność w instalacjach przemysłowych wymagających wysokiego poziomu bezpieczeństwa i niezawodności.

Zastosowanie

Styk pomocniczy boczny przeznaczony jest do montażu na wyłącznikach silnikowych MPX3, gdzie rozszerza ich funkcjonalność o sygnalizację stanu i sterowanie pomocnicze. Sprawdza się w następujących scenariuszach:

• Sygnalizacja stanu załączenia/wyłączenia wyłącznika w systemach PLC lub tablicach synoptycznych.
• Przekazywanie impulsów sterujących do styczników, przekaźników lub innych urządzeń w układach automatyki.
• Blokada krzyżowa (sprzężenie zwrotne) w układach zabezpieczeń maszyn.
• Rozbudowa istniejących rozdzielnic o dodatkowe punkty sygnalizacji bez konieczności wymiany aparatury.

Wskazówki Montażowe

Montaż styku pomocniczego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie zasilania. Styk montuje się na lewej bocznej ściance wyłącznika silnikowego MPX3. Należy zachować moment dokręcania śrub zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu roboczego (zalecany 0,5–1,5 mm²). Po montażu sprawdzić działanie mechaniczne i elektryczne.

FAQ

• Czy styk pomocniczy jest podświetlany? Nie, styk pomocniczy boczny MPX3 nie posiada podświetlenia. Służy wyłącznie do przekazywania sygnałów elektrycznych.
• Jaki jest stopień ochrony IP? Stopień ochrony IP nie został podany w danych producenta. Dla styków montowanych wewnątrz rozdzielnicy typowy jest IP20, jednak w celu uzyskania dokładnych informacji prosimy o sprawdzenie karty katalogowej wyłącznika MPX3.
• Jaki tryb pracy mają styki (NO/NC)? Styk posiada dwa niezależne obwody: jeden normalnie otwarty (NO) i jeden normalnie zamknięty (NC). Oba przeznaczone są do pracy łączeniowej w obwodach pomocniczych – parametry graniczne (prąd i napięcie) należy sprawdzić w dokumentacji wyłącznika MPX3.
