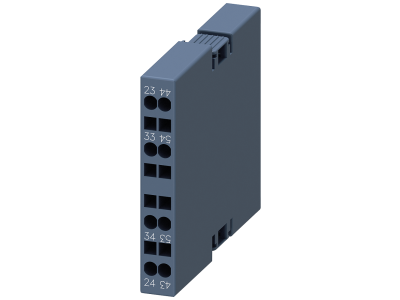

Blok łączników pomocniczych boczny, 2NO, tor prąd.: 1NO, 1NO do styczników silnikowych, S00 | 3RH2911-2DA20 Siemens

Alternatywny kod produktu: 3RH29112DA20

Opis i Kluczowe Cechy

Siemens SIRIUS 3RH2911-2DA20 to boczny blok łączników pomocniczych zaprojektowany do rozbudowy obwodów sterowniczych styczników silnikowych. Wyposażony w dwa zestawy styków normalnie otwartych (2NO), umożliwia niezawodną sygnalizację i przekazywanie sygnałów sterujących w instalacjach przemysłowych. Montowany bez narzędzi na stycznikach 3RT2 w rozmiarze S00, zapewnia szybką i bezproblemową rozbudowę systemu.

• 2 zestawy NO (2NO): Umożliwiają podwójną sygnalizację stanu pracy stycznika lub sterowanie dwoma niezależnymi obwodami pomocniczymi, zwiększając funkcjonalność instalacji.
• Montaż boczny bez narzędzi: Osadzany na stycznikach 3RT2 (rozmiar S00) bez użycia narzędzi – skraca czas instalacji i eliminuje ryzyko błędów montażowych.
• Kompatybilność z serią S00: Przeznaczony do styczników silnikowych S00 (3RT2), gwarantuje idealne dopasowanie i niezawodne połączenie mechaniczne.
• System modułowy SIRIUS: Rozszerzalny, elastyczny system pozwala na łatwą późniejszą rozbudowę o dodatkowe łączniki, przyciski czy przekaźniki – inwestycja w przyszłościowe rozwiązanie.
• Solidna konstrukcja przemysłowa: Wykonany z materiałów odpornych na obciążenia mechaniczne i termiczne, dedykowany do pracy w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla aparatury łączeniowej niskiego napięcia oraz posiada certyfikat CE. Zgodność z dyrektywami bezpieczeństwa i kompatybilności elektromagnetycznej zapewnia niezawodne działanie w standardowych warunkach przemysłowych.

Zastosowanie

Blok łączników pomocniczych 3RH2911-2DA20 znajduje zastosowanie wszędzie tam, gdzie wymagana jest rozbudowa obwodów sterowniczych styczników silnikowych lub sygnalizacji stanu.

• Rozbudowa obwodów pomocniczych w stycznikach silnikowych S00 – sygnalizacja załączenia/wyłączenia odbiornika.
• Sterowanie przekaźnikami pomocniczymi lub PLC – przekazywanie sygnału o stanie stycznika do układów automatyki.
• Realizacja zabezpieczeń logicznych – multipleksowanie sygnałów w układach sterowania maszyn.
• Zastosowanie w szafach sterowniczych rozdzielni przemysłowych, w automatyce budynkowej oraz w systemach HVAC.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Blok należy zamocować bocznie na styczniku 3RT2 w rozmiarze S00 – zatrzaskuje się bez użycia narzędzi. Przekrój przewodów oraz moment dokręcania zacisków (jeśli dotyczy wersji z przyłączem śrubowym) należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaki typ styków posiada blok 3RH2911-2DA20? Blok wyposażony jest w dwa zestawy styków normalnie otwartych (2NO).
• Czy montaż wymaga użycia narzędzi? Nie – blok montuje się bocznie na stycznikach serii 3RT2 (S00) bez konieczności stosowania narzędzi, wystarczy ręczne zatrzaśnięcie.
• Z jakimi stycznikami jest kompatybilny? Przeznaczony wyłącznie do styczników silnikowych w rozmiarze S00, przede wszystkim serii 3RT2 (Siemens SIRIUS).
