Styk pomocniczy 3Z1R, DILA-XHI31 | 276427 Eaton

Opis i Kluczowe Cechy

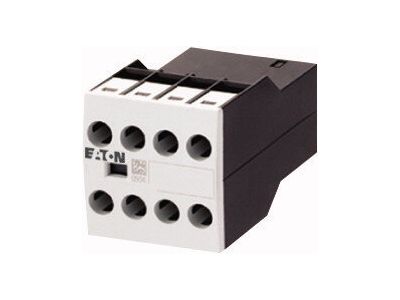

Styk pomocniczy Eaton DILA-XHI31 o numerze katalogowym 276427 to zaawansowany komponent modułowy zaprojektowany z myślą o profesjonalnych systemach automatyki i sterowania. Urządzenie charakteryzuje się konfiguracją styków 3Z1R, co oznacza obecność trzech styków zwiernych (NO - Normally Open) oraz jednego styku rozwiernego (NC - Normally Closed). Kluczowym atutem tego modelu są styki wymuszone, które gwarantują, że styki zwierne i rozwierne nigdy nie zostaną zamknięte jednocześnie, co jest krytyczne w obwodach bezpieczeństwa i systemach monitorowania stanu pracy maszyn. Dzięki innowacyjnej konstrukcji inżynierów firmy Eaton, montaż modułu na urządzeniu bazowym odbywa się w sposób całkowicie beznarzędziowy, co znacząco skraca czas instalacji oraz serwisowania prefabrykowanych szaf sterowniczych.

• Konfiguracja styków: 3 NO (zwierne) i 1 NC (rozwierne) pozwala na elastyczne zarządzanie sygnałami zwrotnymi.
• Mechanizm styków wymuszonych zgodny z rygorystycznymi normami bezpieczeństwa dla aparatury sterowniczej.
• Szybki montaż czołowy na zatrzaski, eliminujący potrzebę użycia specjalistycznych narzędzi i przyspieszający prace monterskie.
• Wysoka trwałość mechaniczna i elektryczna, zapewniająca ciągłość pracy w wymagających warunkach przemysłowych.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowej normy IEC/EN 60947-5-1, która definiuje parametry dla aparatury sterowniczej i elementów przełączających. Zastosowanie styków wymuszonych (positively driven contacts) sprawia, że DILA-XHI31 jest idealnym rozwiązaniem do monitorowania stanu pracy styczników w układach bezpieczeństwa (Safety), gdzie niezawodność informacji o stanie styków głównych jest priorytetem. Urządzenie posiada również certyfikację dopuszczającą do użytku na rynkach globalnych, co potwierdza jego wysoką jakość wykonania.

Zastosowanie

Styk pomocniczy DILA-XHI31 znajduje szerokie zastosowanie w przemyśle oraz nowoczesnym budownictwie komercyjnym. Jest dedykowany do współpracy z przekaźnikami sterującymi serii DILA oraz stycznikami mocy serii DILM. Idealnie sprawdza się w:

• Układach sygnalizacji stanu pracy maszyn i urządzeń w systemach wizualizacji.
• Obwodach blokad elektrycznych i logicznych zapobiegających niepożądanym stanom pracy.
• Systemach sterowania silnikami, gdzie wymagana jest precyzyjna informacja zwrotna dla sterowników PLC.
• Rozdzielnicach niskiego napięcia wymagających rozbudowanej logiki sterowniczej przy zachowaniu minimalnej przestrzeni.

Wskazówki Montażowe

Instalacja modułu DILA-XHI31 jest niezwykle intuicyjna i nie wymaga demontażu stycznika z szyny DIN. Należy go zamontować bezpośrednio na przedniej części kompatybilnego stycznika lub przekaźnika poprzez dociśnięcie, aż do usłyszenia charakterystycznego kliknięcia mechanizmu zatrzaskowego. Podczas podłączania przewodów sterowniczych należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapewnia trwały kontakt elektryczny i odporność na wibracje występujące w środowisku przemysłowym. Przekrój przewodów powinien być dobrany zgodnie z obciążeniem obwodu pomocniczego, zazwyczaj w zakresie od 0,75 mm² do 2,5 mm² dla przewodów sztywnych i giętkich.

FAQ

Czy styk DILA-XHI31 można zamontować na dowolnym styczniku? Moduł jest zaprojektowany specjalnie dla serii przekaźników DILA oraz styczników mocy serii DILM (zazwyczaj do wielkości DILM32). Przed montażem należy zweryfikować kompatybilność mechaniczną w dokumentacji technicznej urządzenia bazowego.

Co oznacza termin 'styki wymuszone'? Jest to cecha konstrukcyjna zapewniająca, że styki zwierne i rozwierne są ze sobą powiązane mechanicznie w taki sposób, aby uniemożliwić ich jednoczesne zamknięcie, nawet w przypadku awarii lub zespawania jednego ze styków.

Czy do montażu modułu na styczniku potrzebuję śrubokręta? Sam montaż modułu na styczniku jest beznarzędziowy (system zatrzaskowy). Narzędzia będą wymagane jedynie do podłączenia przewodów elektrycznych do zacisków śrubowych modułu.
