Styk pomocniczy 2Z2R zacisk sprężynowy, DILA-XHICV22 | 276535 Eaton

Alternatywny kod produktu: DILA-XHICV22

Opis i Kluczowe Cechy

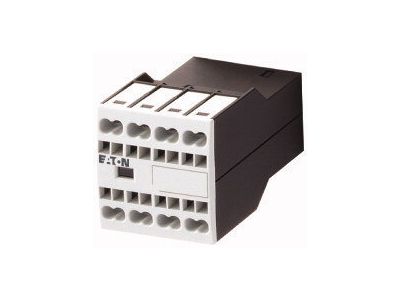

Styk pomocniczy 2Z2R o symbolu DILA-XHICV22 (nr katalogowy 276535) to rozszerzenie modułowe przeznaczone do zabudowy w stycznikach i przełącznikach serii DILA. Wyposażony w cztery styki (2 zwierne + 2 rozwierne) z wymuszeniem (forced guided) oraz zaciski sprężynowe, zapewnia niezawodne i bezpieczne sprzężenie zwrotne w układach sterowania. Montaż beznarzędziowy na szynie DIN TH35 skraca czas instalacji i ułatwia modernizację rozdzielnic.

• Konfiguracja styków 2Z2R: Dwa styki normalnie otwarte (NO) i dwa normalnie zamknięte (NC) umożliwiają realizację złożonych obwodów sterowania z pełną diagnostyką stanu łącznika.
• Styki wymuszone (forced guided): Mechanizm wymuszonego prowadzenia styków gwarantuje, że stan zwierny i rozwierny są ze sobą sprzężone – kluczowe w aplikacjach bezpieczeństwa maszyn.
• Zacisk sprężynowy: Szybkie i bezobsługowe łączenie przewodów – wystarczy wsunąć odizolowany przewód, bez konieczności dokręcania śrub. Zmniejsza ryzyko poluzowania połączeń.
• Montaż beznarzędziowy: Moduł zatrzaskuje się na szynie DIN lub w gniazdach stycznika – oszczędność czasu i brak konieczności stosowania narzędzi.
• Kompatybilność z serią DILA: Przeznaczony do współpracy z aparaturą modułową tej serii, co pozwala na elastyczne rozszerzanie funkcji sterowania.

Zgodność z Normami

Produkt jest zgodny z wymaganiami obowiązujących norm europejskich i posiada certyfikat CE. Konstrukcja styków wymuszonych odpowiada standardom branżowym dla aplikacji bezpieczeństwa. Szczegółowe informacje o normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Styk pomocniczy DILA-XHICV22 stosuje się przede wszystkim w układach sterowania i sygnalizacji w instalacjach przemysłowych i budynkowych. Dzięki konfiguracji 2Z2R i stykom wymuszonym sprawdza się zarówno w rutynowych obwodach, jak i w aplikacjach wymagających podwyższonego bezpieczeństwa.

• Rozbudowa styczników DILA o dodatkowe styki pomocnicze dla sygnalizacji stanu (np. załączony/wyłączony).
• Realizacja obwodów bezpieczeństwa – styki wymuszone zapewniają niezawodne odcięcie zasilania w przypadku awarii.
• Sterowanie przekaźnikami, PLC lub modułami wejść/wyjść – sygnały z styków mogą być bezpośrednio odczytywane przez sterowniki.
• Automatyka budynkowa – sterowanie oświetleniem, klimatyzacją lub napędami w szafach rozdzielczych.

Wskazówki Montażowe

Montaż styku pomocniczego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm) w rozdzielnicy. Przed zamocowaniem upewnij się, że mechanizm zatrzaskowy został prawidłowo zablokowany. Zaciski sprężynowe umożliwiają podłączenie przewodów o odpowiednim przekroju (zgodnym z dokumentacją producenta). Po podłączeniu sprawdź siłę trzymania przewodu. Dokumentacja techniczna producenta zawiera szczegółowe dane dotyczące momentów dokręcania (jeśli dotyczy) oraz schematy połączeń.

FAQ

• Czy styk pomocniczy DILA-XHICV22 ma podświetlenie/LED? Nie, jest to suchy styk pomocniczy bez elementów sygnalizacji świetlnej. Sygnalizacja stanu realizowana jest poprzez położenie mechaniczne styków.
• Jaki jest stopień ochrony (IP) tego modułu? Producent nie podaje w dostępnych danych konkretnego stopnia ochrony. Typowo dla aparatury modułowej montowanej wewnątrz rozdzielnicy stopień ochrony wynosi IP20 – w przypadku tego produktu należy sprawdzić kartę katalogową.
• Czy styki są wymuszone (forced guided)? Tak, zgodnie z opisem produktu są to styki wymuszone. Oznacza to, że zwierny i rozwierny są mechanicznie sprzężone – w przypadku uszkodzenia jednego styku, drugi również zmienia stan, co jest kluczowe dla układów bezpieczeństwa.
