Styk pomocniczy 2Z2R, Z-NHK | 248434 Eaton

Opis i Kluczowe Cechy

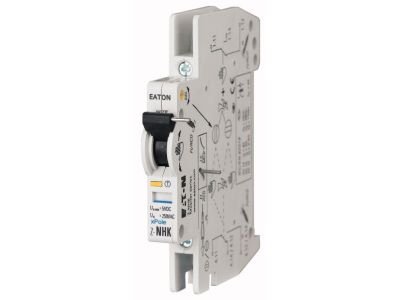

Styk pomocniczy EATON o numerze katalogowym 248434, model Z-NHK, to zaawansowany komponent modułowy zaprojektowany w celu rozszerzenia funkcjonalności aparatury zabezpieczającej. Wyposażony w konfigurację styków 2Z2R (dwa styki zwierne oraz dwa styki rozwierne), umożliwia precyzyjne monitorowanie stanu pracy wyłączników nadprądowych, różnicowoprądowych oraz innych aparatów modułowych marki Eaton. Dzięki zastosowaniu wysokiej jakości materiałów przewodzących, styk zapewnia niską rezystancję przejścia oraz długotrwałą bezawaryjność nawet w wymagających warunkach przemysłowych. Konstrukcja urządzenia pozwala na szybką identyfikację stanu zadziałania, co jest kluczowe w systemach automatyki i sterowania.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy IEC/EN 60947-5-1, co gwarantuje bezpieczeństwo użytkowania oraz pełną kompatybilność z systemami rozdziału energii. Posiada certyfikację CE, potwierdzającą dopuszczenie do obrotu na rynku Unii Europejskiej, oraz spełnia dyrektywy RoHS, co świadczy o ograniczeniu użycia substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Styk pomocniczy Z-NHK znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest niezastąpiony w układach sygnalizacji zdalnej, gdzie informacja o wyzwoleniu zabezpieczenia musi zostać przekazana do sterownika PLC, systemu BMS lub na pulpit operatorski. Dzięki konfiguracji 2Z2R, inżynierowie mogą jednocześnie realizować funkcje sygnalizacji optycznej (np. lampka kontrolna) oraz logicznej (wejście cyfrowe sterownika). Idealnie sprawdza się w rozdzielnicach głównych i obiektowych w budownictwie komercyjnym oraz zakładach przemysłowych.

Wskazówki Montażowe

Montaż styku pomocniczego Z-NHK odbywa się poprzez zestawienie go z boku aparatu bazowego. Mechanizm zatrzaskowy zapewnia stabilne połączenie mechaniczne i sprzężenie dźwigni napędowych. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się punktów styku. Urządzenie montowane jest na standardowej szynie DIN (TS35), co pozwala na łatwą integrację w nowoczesnych szafach sterowniczych. Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanym do prądów sterowniczych płynących w obwodzie pomocniczym.

FAQ

• Czy styk Z-NHK pasuje do wszystkich wyłączników Eaton? Produkt jest dedykowany do współpracy z konkretnymi seriami aparatury modułowej Eaton, takimi jak CLS6, CFI6 czy dPL7. Przed montażem należy zweryfikować kompatybilność mechaniczną.
• Jaka jest funkcja styków 2Z2R? Konfiguracja ta oznacza posiadanie dwóch styków zwiernych (NO), które zamykają się przy zadziałaniu aparatu, oraz dwóch styków rozwiernych (NC), które w tym samym momencie otwierają obwód.
• Czy montaż wymaga specjalistycznych narzędzi? Do montażu na szynie DIN oraz dokręcenia zacisków wystarczą standardowe narzędzia monterskie, takie jak wkrętak izolowany.
