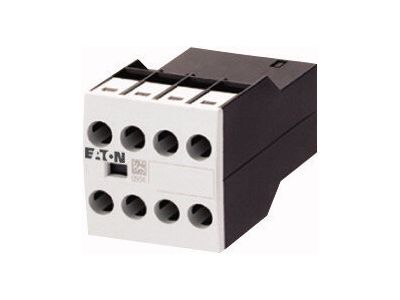

Styk pomocniczy 2Z2R, DILA-XHI22 | 276426 Eaton

Opis i Kluczowe Cechy

Styk pomocniczy EATON o numerze katalogowym 276426, model DILA-XHI22, to zaawansowany moduł rozszerzający przeznaczony do współpracy ze stycznikami pomocniczymi serii DILA. Urządzenie charakteryzuje się konfiguracją styków 2Z2R, co oznacza obecność dwóch styków zwiernych (NO) oraz dwóch styków rozwiernych (NC). Kluczowym atutem tego komponentu są styki wymuszone, które gwarantują najwyższy poziom bezpieczeństwa w układach sterowania – konstrukcja uniemożliwia jednoczesne zamknięcie styków zwiernych i rozwiernych, co jest krytyczne w systemach monitorowania bezpieczeństwa maszyn.

• Montaż beznarzędziowy: System zatrzaskowy pozwala na błyskawiczną instalację modułu na froncie stycznika bazowego, co znacząco skraca czas prefabrykacji szaf sterowniczych.
• Wysoka niezawodność łączeniowa: Styki zostały zaprojektowane do pracy w trudnych warunkach przemysłowych, zapewniając stabilne przewodzenie sygnałów sterujących.
• Kompaktowa budowa: Moduł idealnie integruje się z obudową stycznika, nie zajmując dodatkowego miejsca na szynie DIN poza obrysem urządzenia podstawowego.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania norm międzynarodowych dotyczących aparatury niskiego napięcia. Zgodność z normą IEC/EN 60947-5-1 potwierdza parametry elektryczne i mechaniczne niezbędne do pracy w profesjonalnych układach automatyki. Dzięki zastosowaniu styków wymuszonych (zgodnie z załącznikiem L do normy IEC/EN 60947-5-1), moduł DILA-XHI22 może być stosowany w obwodach związanych z bezpieczeństwem, gdzie wymagana jest wysoka diagnostyka stanu styków.

Zastosowanie

Styk pomocniczy DILA-XHI22 znajduje szerokie zastosowanie w rozbudowanych układach sterowania procesami technologicznymi. Jest niezastąpiony w sytuacjach, gdy konieczne jest powielenie sygnału sterującego lub stworzenie logicznych blokad elektrycznych. Główne obszary wykorzystania to:

• Sterowanie silnikami: Pośrednie załączanie układów napędowych poprzez przekazywanie sygnałów do cewek styczników mocy.
• Automatyka budynkowa i przemysłowa: Sterowanie pracą zaworów elektromagnetycznych, sprzęgieł oraz systemów grzewczych.
• Sygnalizacja i monitoring: Przekazywanie informacji o stanie pracy urządzenia do sterowników PLC lub paneli operatorskich HMI.

Wskazówki Montażowe

Instalacja modułu DILA-XHI22 jest intuicyjna, jednak wymaga zachowania standardów technicznych. Przed montażem należy upewnić się, że stycznik bazowy jest odłączony od napięcia. Moduł należy nasunąć na prowadnice w przedniej części stycznika DILA, aż do usłyszenia charakterystycznego kliknięcia, które potwierdza poprawne zablokowanie mechanizmu. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka.

FAQ

• Czy styk DILA-XHI22 pasuje do wszystkich styczników EATON? Moduł jest dedykowany do serii styczników pomocniczych DILA oraz styczników mocy DILM w określonym zakresie prądowym. Zawsze należy zweryfikować kompatybilność z dokumentacją techniczną urządzenia bazowego.
• Co oznacza termin "styki wymuszone"? Jest to cecha konstrukcyjna zapewniająca, że styki zwierne i rozwierne nigdy nie zamkną się w tym samym czasie, co jest niezbędne w obwodach bezpieczeństwa.
• Czy do montażu potrzebuję specjalistycznych narzędzi? Nie, montaż mechaniczny modułu na styczniku odbywa się beznarzędziowo dzięki systemowi zatrzasków. Narzędzia (śrubokręt) są wymagane jedynie do przykręcenia przewodów elektrycznych.
