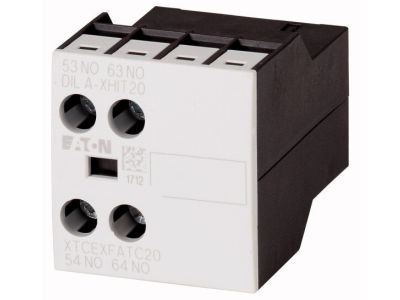

Styk pomocniczy 2Z0R wysoka zabudowa, DILA-XHIT20 DILM | 101042 Eaton

Alternatywny kod produktu: DILA-XHIT20

Opis i Kluczowe Cechy

Styk pomocniczy 2Z0R o symbolu 101042, przeznaczony do montażu w wysokiej zabudowie, z wbudowanymi stykami wymuszonymi (ang. force-guided). Konfiguracja 2Z (dwa styki zwierne) i 0R (brak styków rozwiernych) umożliwia sygnalizację położenia lub przekaźnictwo sygnałów sterujących. Montaż beznarzędziowy skraca czas instalacji, a konstrukcja przystosowana do łączenia z wtykanymi mostkami okablowania upraszcza okablowanie i zwiększa czytelność zestawu.

• Styki wymuszone (force-guided): gwarantują mechaniczną synchronizację położenia styków co eliminuje ryzyko niezgodności sygnałów w systemach bezpieczeństwa – kluczowe dla obwodów bezpieczeństwa maszyn.
• Konfiguracja 2Z0R: dwa tory zwierne dają możliwość równoczesnego sterowania dwoma niezależnymi obwodami przy zmianie stanu stycznika lub przekaźnika bazowego.
• Montaż beznarzędziowy: szybkie zatrzaśnięcie na styczniku bez użycia narzędzi – redukcja czasu instalacji i ryzyka pomyłki.
• Wysoka zabudowa: umożliwia swobodne podłączenie wtykanych mostków okablowania, co ułatwia tworzenie szyn zbiorczych i zmniejsza ilość przewodów.
• Kompatybilność z serią DILM / DILA: dedykowany do rozbudowy styczników i przekaźników pomocniczych tej samej linii – tworzenie spójnych układów sterowania.

Zgodność z Normami

Styk pomocniczy został zaprojektowany zgodnie z obowiązującymi normami europejskimi w zakresie aparatury łączeniowej i posiada certyfikat CE. Konkretne numery norm dostępnych w dokumentacji technicznej producenta.

Zastosowanie

Styk pomocniczy 2Z0R znajduje zastosowanie wszędzie tam, gdzie potrzebne jest sprzężone sygnalizowanie stanu pracy styku głównego lub generowanie dodatkowych sygnałów sterujących. Sprawdza się zarówno w rozdzielnicach przemysłowych, jak i w systemach automatyki budynkowej.

• Sterowanie odbiornikami za pomocą dwóch niezależnych obwodów zwiernych – np. jednoczesne włączanie sygnalizacji i odblokowanie bramy.
• Impulsy do styczników, przekaźników lub PLC – odczyt położenia stycznika głównego i przetworzenie w systemie nadrzędnym.
• Sygnalizacja stanu awaryjnego – styki wymuszone zapewniają wiarygodny sygnał w pętlach bezpieczeństwa (zgodnie z wymogami ISO 13849).
• Automatyka budynkowa – np. przekazanie informacji o załączeniu oświetlenia do systemu BMS przez dwa tory sterowania.

Wskazówki Montażowe

Montaż styków pomocniczych powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do pracy należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) bezpośrednio na styczniku lub przekaźniku bazowym poprzez beznarzędziowe zatrzaśnięcie – nie wymaga dokręcania śrub. W przypadku okablowania za pomocą wtykanych mostków należy stosować przewody o przekroju odpowiednim do obciążenia prądowego (zgodnie z danymi technicznymi producenta). Moment dokręcania połączeń śrubowych – według dokumentacji dostarczonej z urządzeniem.

FAQ

• Czy styk pomocniczy posiada podświetlenie LED? Nie, styk pomocniczy 2Z0R to suchy styk bez podświetlenia. Sygnalizacja stanu może być realizowana za pomocą zewnętrznych lamp lub diod LED w oddzielnym obwodzie.
• Jaki stopień ochrony ma to urządzenie? Producent nie podaje w dostępnych danych konkretnego stopnia IP. Styk przeznaczony jest do montażu wewnątrz rozdzielnicy – w typowych warunkach środowiskowych instalacji elektrycznych (zabezpieczone przed pyłem i wilgocią).
• Jaki tryb pracy styków? Styki działają w trybie wymuszonym (force-guided). Oznacza to, że mechanika zapewnia fizyczne sprzężenie – zamknięcie styku zwiernego jest możliwe tylko przy jednoczesnym rozwarcia styku rozwiernego (jeśli występuje). W konfiguracji 2Z0R oba styki zwierne otwierają się i zamykają równocześnie.
