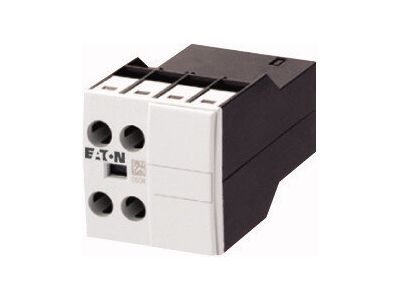

Styk pomocniczy 2Z0R, DILA-XHI20 DILM | 276422 Eaton

Opis i Kluczowe Cechy

Styk pomocniczy Eaton o oznaczeniu DILA-XHI20 (numer katalogowy 276422) to wysokiej klasy komponent automatyki przemysłowej, zaprojektowany do rozszerzania funkcjonalności styczników serii DILA oraz DILM. Urządzenie wyposażone jest w dwa styki zwierne (2Z / 2 NO), które umożliwiają realizację zaawansowanych układów sterowania, sygnalizacji oraz blokad elektrycznych. Kluczowym atutem tego modelu są styki wymuszone (positively driven contacts), co oznacza, że konstrukcja mechaniczna gwarantuje brak możliwości jednoczesnego zamknięcia styków zwiernych i rozwiernych w przypadku awarii lub zgrzania styków, co jest krytyczne w systemach bezpieczeństwa.

• Konfiguracja styków: 2 styki zwierne (2Z), zapewniające niezawodne przekazywanie sygnałów w obwodach pomocniczych.
• Montaż beznarzędziowy: System zatrzaskowy pozwala na błyskawiczną instalację na czole stycznika głównego, co znacząco skraca czas prefabrykacji szaf sterowniczych.
• Trwałość mechaniczna: Wysoka odporność na cykle łączeniowe gwarantuje długą eksploatację nawet w wymagających warunkach przemysłowych.
• Zaciski śrubowe: Solidne przyłącza pozwalają na pewny montaż przewodów o przekroju znamionowym do 2,5 mm², co przekłada się na stabilne przewodzenie prądu sterującego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach. Styk pomocniczy DILA-XHI20 spełnia wymagania normy IEC/EN 60947-5-1 dotyczącej aparatury sterowniczej i elementów przełączających. Posiada certyfikację CE oraz jest zgodny z dyrektywą RoHS, co zapewnia bezpieczeństwo użytkowania oraz dbałość o standardy środowiskowe. Funkcja styków wymuszonych jest zgodna z załącznikiem L do normy IEC 60947-5-1, co czyni go idealnym wyborem do układów monitorowania stanu styczników.

Zastosowanie

Moduł DILA-XHI20 znajduje szerokie zastosowanie w nowoczesnych systemach elektroenergetycznych i automatyce. Jest dedykowany do współpracy ze stycznikami pomocniczymi DILA oraz stycznikami mocy DILM (do określonych wielkości gabarytowych). Typowe scenariusze użycia obejmują:

• Sygnalizacja stanu pracy silników i innych odbiorników energii.
• Realizacja logicznych blokad elektrycznych w układach nawrotnych (lewo-prawo).
• Przekazywanie informacji o statusie urządzenia do sterowników PLC lub systemów nadrzędnych SCADA.
• Budowa układów sterowania kaskadowego w rozdzielnicach przemysłowych.

Wskazówki Montażowe

Instalacja styku pomocniczego DILA-XHI20 jest intuicyjna i nie wymaga specjalistycznych narzędzi montażowych. Moduł należy nasunąć na przednią część stycznika bazowego (DILA lub DILM), aż do momentu usłyszenia charakterystycznego kliknięcia, które potwierdza poprawne zablokowanie mechanizmu. Podczas podłączania przewodów zaleca się stosowanie odpowiedniego momentu dokręcania zacisków śrubowych, aby zapobiec poluzowaniu się styków pod wpływem drgań. Przekrój przewodów powinien być dobrany zgodnie z prądem obciążenia obwodu pomocniczego, zazwyczaj w zakresie od 0,75 mm² do 2,5 mm² dla przewodów sztywnych i giętkich z tulejkami.

FAQ

1. Czy styk DILA-XHI20 można zamontować na dowolnym styczniku Eaton?
Moduł jest kompatybilny ze stycznikami pomocniczymi serii DILA oraz stycznikami mocy serii DILM w zakresie prądowym od 7A do 15A (wersje montowane czołowo).

2. Co oznacza termin "styki wymuszone" w tym modelu?
Jest to funkcja bezpieczeństwa zapewniająca, że styki pomocnicze poruszają się w sposób zsynchronizowany z mechanizmem głównym, uniemożliwiając błędne stany sygnałowe w przypadku uszkodzenia jednego ze styków.

3. Czy do montażu potrzebuję śrubokręta?
Sam montaż modułu na styczniku jest beznarzędziowy (zatrzaskowy). Śrubokręt będzie potrzebny jedynie do dokręcenia przewodów w zaciskach elektrycznych.
