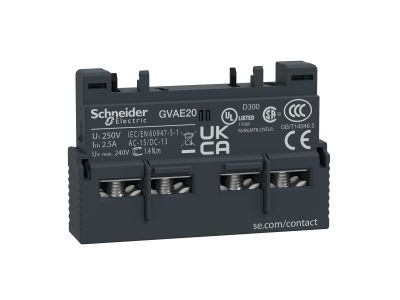

Styk pomocniczy 2Z montaż czołowy, Tesys | GVAE20 Schneider Electric

Opis i Kluczowe Cechy

Styk pomocniczy GVAE20 z serii TeSys to zaawansowany komponent modułowy zaprojektowany przez renomowanego producenta Schneider Electric. Urządzenie zostało wyposażone w dwa styki zwierne (2 NO - Normalnie Otwarte), które umożliwiają skuteczną sygnalizację stanu pracy oraz integrację z układami sterowania i automatyki. Dzięki zastosowaniu montażu czołowego, styk ten nie zajmuje dodatkowego miejsca na szynie DIN w poziomie, co pozwala na optymalne zagospodarowanie przestrzeni wewnątrz rozdzielnicy elektrycznej. Solidna konstrukcja mechaniczna gwarantuje wysoką trwałość oraz niezawodność łączeniową, co jest kluczowe w wymagających aplikacjach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach profesjonalnych. Styk pomocniczy GVAE20 spełnia wymagania normy IEC/EN 60947-5-1, dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiada również certyfikację CE oraz UL/CSA, co potwierdza jego wysoką jakość wykonania oraz dopuszczenie do użytku na rynkach globalnych. Stopień ochrony obudowy oraz izolacja materiałowa są dostosowane do standardów panujących w nowoczesnym przemyśle elektrotechnicznym.

Zastosowanie

Styk pomocniczy GVAE20 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest dedykowany do współpracy z wyłącznikami silnikowymi z serii TeSys GV2 oraz GV3. Główne obszary wykorzystania obejmują:

• Sygnalizację stanu załączenia lub wyłączenia napędów elektrycznych w systemach wizualizacji.
• Blokowanie elektryczne innych aparatów w układach sterowania kaskadowego.
• Przekazywanie informacji o statusie urządzenia do sterowników PLC lub systemów nadrzędnych SCADA.
• Zwiększenie funkcjonalności standardowych aparatów modułowych bez konieczności ich wymiany na bardziej złożone jednostki.

Wskazówki Montażowe

Montaż styku pomocniczego GVAE20 jest intuicyjny i nie wymaga specjalistycznych narzędzi, co znacząco skraca czas prac instalacyjnych. Należy postępować zgodnie z poniższymi wytycznymi:

• Przed przystąpieniem do montażu należy upewnić się, że aparat bazowy jest odłączony od napięcia.
• Styk montowany jest metodą zatrzaskową na przedniej ściance wyłącznika silnikowego (montaż czołowy).
• Należy zwrócić uwagę na prawidłowe osadzenie mechanizmu napędowego styku w gnieździe aparatu głównego.
• Podczas podłączania przewodów należy zachować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.
• Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka.

FAQ

1. Czy styk GVAE20 pasuje do wszystkich wyłączników Schneider Electric?
Styk jest dedykowany głównie do serii TeSys GV2 oraz GV3. Przed montażem należy sprawdzić kompatybilność z konkretnym modelem aparatu bazowego.

2. Ile styków pomocniczych można zamontować na jednym urządzeniu?
W przypadku montażu czołowego zazwyczaj montuje się jeden blok styków pomocniczych, co pozwala na zachowanie kompaktowych wymiarów zestawu.

3. Czy styk wymaga dodatkowego zasilania?
Nie, styk pomocniczy jest elementem pasywnym, sterowanym mechanicznie przez aparat główny, z którym współpracuje.
