Styk pomocniczy 1zw+1rozw wtykowy mocowanie L1/R1 TeSys G | LAG8N113P Schneider Electric

Opis i Kluczowe Cechy

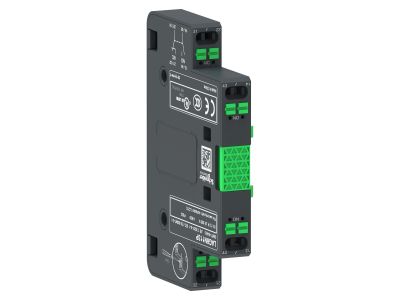

Styk pomocniczy Schneider Electric z serii TeSys G to zaawansowany komponent modułowy, zaprojektowany z myślą o precyzyjnej sygnalizacji i sterowaniu w układach automatyki przemysłowej. Urządzenie zostało wyposażone w zestaw styków w konfiguracji 1zw (jeden styk zwierny - NO) oraz 1rozw (jeden styk rozwierny - NC), co pozwala na jednoczesne przesyłanie informacji o stanie pracy urządzenia do systemów nadrzędnych oraz realizację blokad elektrycznych. Dzięki zastosowaniu innowacyjnego systemu mocowania wtykowego L1/R1, montaż elementu jest błyskawiczny i nie wymaga użycia specjalistycznych narzędzi, co znacząco skraca czas prefabrykacji szaf sterowniczych.

• Konfiguracja styków: 1 NO (Normalnie Otwarty) + 1 NC (Normalnie Zamknięty) umożliwia wszechstronne zastosowanie w logice sterowania.
• System wtykowy: Mocowanie typu L1/R1 gwarantuje pewne połączenie mechaniczne i elektryczne z aparatem bazowym.
• Kompaktowa budowa: Optymalizacja przestrzeni wewnątrz rozdzielnicy dzięki minimalnym wymiarom zewnętrznym.
• Wysoka trwałość: Wykonanie z materiałów odpornych na zużycie mechaniczne zapewnia długą żywotność nawet przy dużej częstotliwości łączeń.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań przemysłowych. Styk pomocniczy LAG8N113P spełnia wymagania normy IEC/EN 60947-5-1, dotyczącej aparatury sterowniczej i elementów przełączających. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co gwarantuje bezpieczeństwo użytkowania oraz minimalny wpływ na środowisko naturalne. Wysoki stopień ochrony obudowy chroni mechanizm wewnętrzny przed zanieczyszczeniami stałymi, co jest kluczowe w trudnych warunkach środowiskowych.

Zastosowanie

Styk pomocniczy TeSys G znajduje szerokie zastosowanie w nowoczesnych systemach elektroenergetycznych. Jest idealnym rozwiązaniem dla:

• Sygnalizacji stanu: Przekazywanie informacji o załączeniu lub wyłączeniu stycznika do sterowników PLC lub lampek kontrolnych.
• Układów bezpieczeństwa: Realizacja sprzężeń zwrotnych w obwodach bezpieczeństwa maszynowego.
• Automatyki budynkowej: Integracja z systemami zarządzania energią w celu monitorowania pracy odbiorników dużej mocy.
• Przemysłu ciężkiego: Praca w układach napędowych, gdzie wymagana jest wysoka niezawodność i precyzja przełączania sygnałów sterujących.

Wskazówki Montażowe

Instalacja styku pomocniczego LAG8N113P jest intuicyjna, jednak wymaga zachowania standardów technicznych. Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania zostało odłączone. Styk należy wsunąć w dedykowane gniazdo wtykowe L1/R1 na aparacie bazowym TeSys G, aż do momentu wyraźnego zablokowania zatrzasku. Należy zwrócić uwagę na prawidłowe ułożenie przewodów sterowniczych, aby uniknąć naprężeń mechanicznych na zaciskach. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zapewnia optymalną powierzchnię styku i minimalizuje rezystancję połączenia.

FAQ

• Czy styk LAG8N113P wymaga narzędzi do montażu na styczniku? Nie, dzięki systemowi wtykowemu montaż odbywa się beznarzędziowo poprzez zatrzaśnięcie elementu w odpowiednim miejscu.
• Czy można stosować ten styk z aparatami innych producentów? Styk jest dedykowany do serii TeSys G marki Schneider Electric i gwarantuje pełną kompatybilność tylko z tą linią produktów.
• Jaka jest funkcja styku 1zw+1rozw? Styk zwierny (NO) zamyka obwód po zadziałaniu aparatu, natomiast styk rozwierny (NC) otwiera obwód, co pozwala na jednoczesną sygnalizację i realizację funkcji logicznych w układzie.
