Styk pomocniczy 1Z3R, DILA-XHI13 | 276425 Eaton

Alternatywny kod produktu: DILA-XHI13

Opis i Kluczowe Cechy

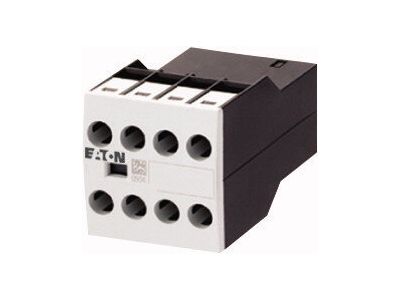

Styk pomocniczy EATON o oznaczeniu DILA-XHI13 (numer katalogowy 276425) to zaawansowany komponent modułowy zaprojektowany z myślą o profesjonalnych systemach automatyki i sterowania. Urządzenie charakteryzuje się konfiguracją styków 1Z3R, co oznacza obecność jednego styku zwiernego (NO) oraz trzech styków rozwiernych (NC). Kluczowym atutem tego modelu są styki wymuszone, które gwarantują najwyższy poziom bezpieczeństwa operacyjnego – w przypadku zespawania jednego ze styków, pozostałe pozostają w bezpiecznym położeniu, co jest krytyczne w obwodach bezpieczeństwa i blokadach technologicznych.

• Montaż beznarzędziowy: Dzięki innowacyjnemu systemowi zatrzaskowemu, instalacja modułu na styczniku bazowym odbywa się błyskawicznie, co znacząco redukuje czas prefabrykacji szaf sterowniczych.
• Wysoka trwałość mechaniczna: Konstrukcja firmy EATON zapewnia długowieczność nawet przy dużej częstotliwości łączeń, co jest niezbędne w intensywnych procesach przemysłowych.
• Kompaktowa budowa: Moduł idealnie integruje się z jednostką podstawową, nie zajmując dodatkowego miejsca na szynie DIN poza obrysem stycznika.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Styk pomocniczy DILA-XHI13 spełnia wymagania normy IEC/EN 60947-5-1 dotyczącej aparatury sterowniczej i elementów przełączających. Posiada certyfikację CE oraz dopuszczenia UL/CSA, co umożliwia jego stosowanie w maszynach eksportowanych na rynki globalne. Zastosowanie styków wymuszonych jest zgodne z wytycznymi dotyczącymi bezpieczeństwa maszynowego, zapewniając pewność działania w układach monitorowania.

Zastosowanie

Styczniki pomocnicze serii DILA oraz dedykowane im styki pomocnicze znajdują szerokie zastosowanie w rozbudowanych układach sterowania. Są one kluczowym elementem w pośrednim sterowaniu takimi odbiornikami jak:

• Silniki elektryczne: Realizacja układów nawrotnych, gwiazda-trójkąt oraz blokad elektrycznych.
• Elektrozawory i siłowniki: Precyzyjne sterowanie elementami wykonawczymi w pneumatyce i hydraulice siłowej.
• Sprzęgła i hamulce: Bezpieczne załączanie i rozłączanie napędów w liniach produkcyjnych.
• Urządzenia grzewcze: Sterowanie mocą w układach termoregulacji przemysłowej.

Wskazówki Montażowe

Instalacja styku DILA-XHI13 jest intuicyjna, jednak wymaga zachowania standardów technicznych. Przed montażem należy upewnić się, że zasilanie obwodu głównego i sterowniczego jest odłączone. Moduł należy nasunąć na frontową część stycznika bazowego DILA aż do momentu wyraźnego kliknięcia blokady. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się punktów styku. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka.

FAQ

• Czy styk DILA-XHI13 można zamontować na dowolnym styczniku? Moduł jest dedykowany do serii styczników pomocniczych DILA oraz styczników mocy DILM (do określonej wielkości). Należy zawsze sprawdzić kompatybilność z jednostką bazową w dokumentacji technicznej.
• Co oznacza termin 'styki wymuszone'? Jest to cecha konstrukcyjna zapewniająca, że styki zwierne i rozwierne nigdy nie zamkną się jednocześnie, co jest kluczowe dla zachowania funkcji bezpieczeństwa w układzie.
• Czy do montażu potrzebuję specjalistycznych narzędzi? Nie, montaż mechaniczny modułu na styczniku jest całkowicie beznarzędziowy dzięki systemowi zatrzasków. Narzędzia (śrubokręt) będą potrzebne jedynie do przykręcenia przewodów sterowniczych.
