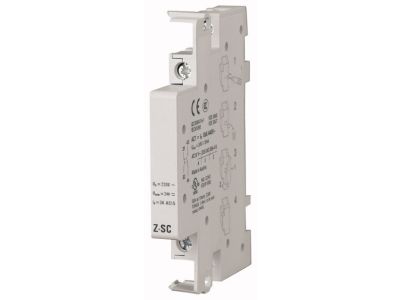

Styk pomocniczy 1Z1R, Z-SC | 248862 Eaton

Opis i Kluczowe Cechy

Styk pomocniczy Eaton Z-SC o numerze katalogowym 248862 to profesjonalny komponent elektrotechniczny zaprojektowany do rozszerzenia funkcjonalności styczników instalacyjnych. Urządzenie zostało wyposażone w układ styków 1Z1R, co oznacza obecność jednego styku zwiernego (NO) oraz jednego styku rozwiernego (NC). Taka konfiguracja pozwala na jednoczesne przesyłanie sygnału o stanie pracy urządzenia oraz realizację funkcji blokady lub sygnalizacji błędu. Znamionowe napięcie izolacji wynosi 440V AC, co zapewnia wysoki margines bezpieczeństwa w profesjonalnych rozdzielnicach niskiego napięcia. Prąd znamionowy pracy dla kategorii AC15 przy napięciu 220-240V wynosi 3A, co jest wartością optymalną dla obwodów sterowania i sygnalizacji. Wyjątkową cechą tego modelu jest jego kompaktowa budowa o szerokości montażowej zaledwie 0,5 jednostki (8,75 mm), co pozwala na efektywne wykorzystanie miejsca na szynie DIN.

Zgodność z Normami

Produkt spełnia szereg rygorystycznych norm międzynarodowych, co gwarantuje jego niezawodność i bezpieczeństwo użytkowania w wymagających środowiskach przemysłowych. Styk pomocniczy Z-SC jest zgodny z normami: IEC 61095 oraz EN 61095, które definiują wymagania dla styczników instalacyjnych. Dodatkowo urządzenie odpowiada wytycznym VDE 0660 oraz normom aparaturowym IEC 60947-4-1 i EN 60947-4-1, dotyczącym niskonapięciowej aparatury sterowniczej i rozdzielczej. Posiadanie tych certyfikatów potwierdza najwyższą jakość wykonania marki Eaton.

Zastosowanie

Łącznik pomocniczy Z-SC znajduje zastosowanie wszędzie tam, gdzie niezbędna jest precyzyjna informacja zwrotna o stanie pracy stycznika głównego. Jest idealnym rozwiązaniem do systemów automatyki budynkowej (np. sterowanie oświetleniem, ogrzewaniem), gdzie służy do sygnalizacji załączenia odbiorników. W przemyśle wykorzystuje się go w układach sterowania silnikami do realizacji blokad elektrycznych, zapobiegających jednoczesnemu załączeniu sprzecznych funkcji, oraz w systemach monitoringu do raportowania awarii do sterowników PLC.

Wskazówki Montażowe

Montaż styku pomocniczego Eaton 248862 jest szybki i intuicyjny dzięki systemowi zatrzaskowemu. Urządzenie montuje się bocznie do korpusu stycznika instalacyjnego. Standardowa wysokość zatyczki montażowej wynosi 45 mm, co zapewnia idealne dopasowanie do maskownic w rozdzielnicach modułowych. Należy pamiętać, że szerokość montażowa to 8,75 mm (0,5 modułu), co należy uwzględnić przy planowaniu rozmieszczenia aparatury na szynie TH35. Podczas instalacji zaleca się stosowanie odpowiednich narzędzi w celu zapewnienia właściwego momentu dokręcania zacisków śrubowych, co zapobiega luzowaniu się przewodów pod wpływem drgań.

FAQ

• Jaka jest konfiguracja styków w modelu Z-SC? Urządzenie posiada jeden styk zwierny (1Z) oraz jeden styk rozwierny (1R).
• Czy styk pasuje do standardowych rozdzielnic? Tak, dzięki wysokości 45 mm i szerokości 0,5 modułu pasuje do każdej standardowej rozdzielnicy modułowej.
• Jakie jest maksymalne napięcie izolacji? Znamionowe napięcie izolacji dla tego modelu wynosi 440V AC.
• Czy produkt posiada certyfikaty VDE? Tak, styk jest zgodny z normą VDE 0660 oraz innymi międzynarodowymi standardami bezpieczeństwa.
