Styk pomocniczy 1Z1R, Z-HK | 248432 Eaton

Opis i Kluczowe Cechy

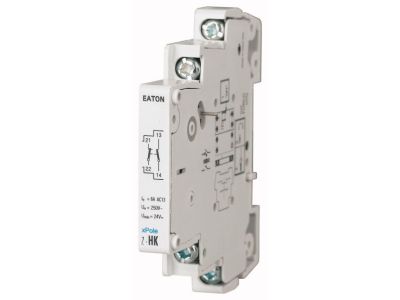

Styk pomocniczy EATON o numerze katalogowym 248432, typ Z-HK, to wysokiej klasy komponent modułowy zaprojektowany do współpracy z wyłącznikami różnicowoprądowymi oraz innymi aparatami modułowymi serii PFIM, PFHM-4b, dRCM oraz PFR. Urządzenie zostało wyposażone w układ styków 1Z (zwierny) oraz 1R (rozwierny), co pozwala na precyzyjne monitorowanie stanu pracy aparatu głównego i przesyłanie sygnałów zwrotnych do systemów sterowania lub sygnalizacji wizualnej.

• Konfiguracja styków: 1 styk zwierny (NO) oraz 1 styk rozwierny (NC) zapewniają wszechstronność w projektowaniu układów automatyki.
• Kompatybilność: Pełna integracja z osprzętem EATON, w tym z popularnymi seriami PFIM oraz dRCM.
• Szerokość modułowa: Kompaktowa konstrukcja o szerokości 0,5 modułu pozwala na oszczędność miejsca w rozdzielnicy.
• Trwałość: Wykonanie z materiałów odpornych na starzenie termiczne gwarantuje długą żywotność mechaniczną i elektryczną.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania europejskich norm dotyczących aparatury niskiego napięcia. Został zaprojektowany zgodnie z dyrektywami bezpieczeństwa, co potwierdzają certyfikaty jakościowe producenta EATON. Styk pomocniczy Z-HK zapewnia bezpieczną separację galwaniczną obwodów sygnalizacyjnych od obwodów mocy, co jest kluczowe dla ochrony systemów sterowania PLC oraz paneli HMI przed przepięciami.

Zastosowanie

Styk pomocniczy Z-HK znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest niezastąpiony w sytuacjach, gdzie wymagana jest zdalna informacja o zadziałaniu wyłącznika różnicowoprądowego lub jego ręcznym wyłączeniu. Idealnie sprawdza się w:

• Systemach BMS: Przesyłanie informacji o stanie zasilania do systemów zarządzania budynkiem.
• Automatyce przemysłowej: Sygnalizacja awarii zasilania do sterowników logicznych.
• Rozdzielnicach głównych: Uruchamianie zewnętrznych systemów alarmowych lub kontrolek sygnalizacyjnych na elewacji szafy.

Wskazówki Montażowe

Montaż styku Z-HK jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Urządzenie montuje się z boku aparatu głównego (np. PFIM) za pomocą dedykowanych zatrzasków, co zapewnia stabilne połączenie mechaniczne. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski są przystosowane do standardowych przewodów sterowniczych, co ułatwia integrację z istniejącą wiązką kablową.
• Pozycjonowanie: Przed zatrzaśnięciem należy upewnić się, że dźwignia styku pomocniczego jest prawidłowo sprzężona z mechanizmem aparatu głównego.

FAQ

• Czy styk Z-HK pasuje do wyłączników nadprądowych CLS6? Ten konkretny model jest dedykowany głównie do aparatów różnicowoprądowych serii PFIM, PFHM oraz dRCM. Do wyłączników nadprądowych zaleca się stosowanie styków serii Z-AHK.
• Czy styk wymaga zewnętrznego zasilania? Nie, styk pomocniczy jest elementem pasywnym, którego stan zależy wyłącznie od mechanicznego położenia styków aparatu głównego.
• Jaka jest szerokość urządzenia? Urządzenie zajmuje jedynie 0,5 jednostki szerokości (ok. 9mm), co czyni go niezwykle ergonomicznym rozwiązaniem w gęsto upakowanych rozdzielnicach.
