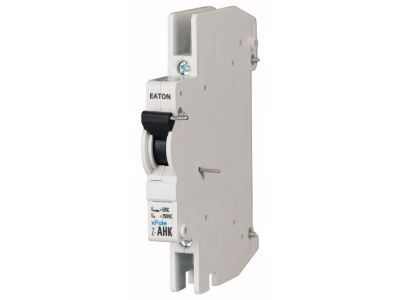

Styk pomocniczy 1Z1R, Z-AHK | 248433 Eaton

Opis i Kluczowe Cechy

Styk pomocniczy EATON o oznaczeniu Z-AHK (numer katalogowy 248433) to wysokiej klasy element dodatkowy dedykowany do rozbudowy funkcjonalności aparatury modułowej. Urządzenie zostało zaprojektowane z myślą o profesjonalnych systemach rozdziału energii, gdzie kluczowe jest monitorowanie stanu pracy aparatów głównych. Wyposażony w konfigurację styków 1Z1R (jeden styk zwierny oraz jeden styk rozwierny), pozwala na jednoczesne przesyłanie sygnału o załączeniu oraz rozłączeniu obwodu do systemów nadrzędnych, takich jak sterowniki PLC czy układy sygnalizacji świetlnej.

• Konfiguracja styków: 1Z + 1R (1 NO + 1 NC) umożliwia wszechstronne raportowanie stanu pracy.
• Kompatybilność: Idealnie dopasowany do osprzętu modułowego marki EATON, zapewniając stabilne połączenie mechaniczne.
• Kompaktowa budowa: Szerokość modułowa zoptymalizowana pod kątem oszczędności miejsca w rozdzielnicy.
• Trwałość: Wykonany z materiałów odpornych na starzenie termiczne, co gwarantuje długoletnią bezawaryjną pracę w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania norm europejskich dotyczących aparatury niskiego napięcia. Zgodność z normą IEC/EN 60947-5-1 potwierdza, że styk pomocniczy Z-AHK jest bezpiecznym i niezawodnym rozwiązaniem w układach sterowania i sygnalizacji. Posiada on również certyfikację CE, co jest niezbędne przy odbiorach technicznych instalacji elektrycznych w obiektach komercyjnych i przemysłowych.

Zastosowanie

Styk pomocniczy Z-AHK znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej oraz przemysłowej. Jest niezastąpiony w sytuacjach, gdy konieczne jest zdalne monitorowanie stanu wyłączników nadmiarowoprądowych lub różnicowoprądowych. Typowe scenariusze użycia obejmują:

• Sygnalizacja zadziałania zabezpieczeń w szafach sterowniczych.
• Blokady elektryczne w układach sterowania silnikami.
• Integracja z systemami BMS (Building Management System) w celu wizualizacji stanu instalacji.
• Realizacja układów priorytetowych w rozdzielnicach głównych.

Wskazówki Montażowe

Montaż styku pomocniczego Z-AHK jest intuicyjny i polega na mechanicznym zestawieniu go z boku aparatu głównego. Aby zapewnić poprawną pracę układu, należy zwrócić uwagę na następujące aspekty:

• Zatrzaski montażowe: Należy upewnić się, że trzpień sterujący styku pomocniczego jest prawidłowo osadzony w gnieździe aparatu głównego.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapobiec luzom i przegrzewaniu się styków przy długotrwałej eksploatacji.
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do prądów sterowniczych, co zapewnia pewność styku i łatwość prowadzenia kabli w korytkach grzebieniowych.
• Bezpieczeństwo: Wszelkie prace montażowe muszą być wykonywane przy odłączonym napięciu zasilania przez wykwalifikowany personel.

FAQ

1. Czy styk Z-AHK pasuje do wyłączników innych producentów?
Styki pomocnicze EATON serii Z-AHK są optymalizowane pod kątem współpracy z aparaturą modułową firmy EATON. Montaż z aparatami innych marek może nie zapewniać poprawnego sprzężenia mechanicznego.

2. Jaka jest funkcja styku 1Z1R?
Oznacza to, że urządzenie posiada jeden styk normalnie otwarty (Z - zwierny), który zamyka się po załączeniu aparatu, oraz jeden styk normalnie zamknięty (R - rozwierny), który otwiera się w tym samym momencie.

3. Czy montaż wymaga użycia specjalistycznych narzędzi?
Do montażu wystarczy standardowy wkrętak izolowany. System zatrzaskowy pozwala na szybkie połączenie styku z wyłącznikiem bez konieczności modyfikacji szyny DIN.
