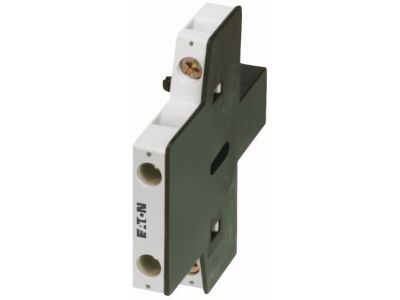

Styk pomocniczy 1Z1R, DILM1000-XHI11-SI DILM | 278425 Eaton

Opis i Kluczowe Cechy

Styk pomocniczy EATON o numerze katalogowym 278425, model DILM1000-XHI11-SI, to wysokiej klasy komponent automatyki przemysłowej zaprojektowany do współpracy z zaawansowanymi stycznikami mocy serii DIL. Urządzenie zostało wyposażone w konfigurację styków 1Z (jeden styk zwierny - NO) oraz 1R (jeden styk rozwierny - NC), co pozwala na realizację precyzyjnych funkcji sygnalizacyjnych oraz blokad elektrycznych w układach sterowania. Dzięki zastosowaniu innowacyjnej technologii łączeniowej firmy EATON, moduł ten gwarantuje wysoką trwałość mechaniczną oraz pewność styku nawet w trudnych warunkach przemysłowych.

• Konfiguracja styków: 1Z (Normalnie Otwarty) oraz 1R (Normalnie Zamknięty) umożliwia jednoczesne przesyłanie sygnału o stanie pracy urządzenia oraz realizację blokady bezpieczeństwa.
• Kompatybilność: Dedykowany do montażu bocznego na stycznikach mocy serii DILM, co pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej.
• Niezawodność: Wysoka odporność na drgania i udary mechaniczne, co jest kluczowe w środowiskach pracy silników elektrycznych i transformatorów.
• Precyzja działania: Szybki czas reakcji styków zapewnia błyskawiczne przekazywanie informacji do sterowników PLC lub układów logicznych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do zastosowań profesjonalnych na całym świecie. Styk pomocniczy DILM1000-XHI11-SI spełnia wymagania normy IEC/EN 60947-5-1, która definiuje parametry aparatury sterowniczej i elementów przełączających. Posiada również certyfikację CE oraz spełnia dyrektywy RoHS, co gwarantuje bezpieczeństwo użytkowania oraz minimalny wpływ na środowisko naturalne poprzez ograniczenie substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Styk pomocniczy EATON znajduje szerokie zastosowanie w zaawansowanych systemach elektroenergetycznych. Jest niezbędnym elementem w układach, gdzie wymagane jest wzajemne uzależnienie pracy wielu styczników (tzw. blokady elektryczne). Główne obszary wykorzystania obejmują:

• Sterowanie silnikami: Monitorowanie stanu pracy silników elektrycznych i sygnalizacja awarii lub gotowości do pracy.
• Automatyka budynkowa: Załączanie i kontrola instalacji oświetleniowych, systemów wentylacji oraz ogrzewania w obiektach przemysłowych i komercyjnych.
• Układy zasilania: Współpraca z transformatorami oraz systemami przełączania źródeł zasilania (SZR).
• Logika sterownicza: Przekazywanie informacji o położeniu styków głównych stycznika do systemów nadrzędnych, takich jak panele HMI czy sterowniki PLC.

Wskazówki Montażowe

Prawidłowy montaż styku pomocniczego DILM1000-XHI11-SI jest kluczowy dla zachowania ciągłości pracy systemu. Moduł przeznaczony jest do montażu bocznego (Side Installation), co ułatwia rozbudowę istniejących układów bez konieczności demontażu okablowania styków głównych. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwałe połączenie elektryczne i uniknąć przegrzewania się styków.
• Czystość styków: Przed montażem należy upewnić się, że powierzchnie stykowe są wolne od zanieczyszczeń i pyłu budowlanego.
• Weryfikacja mechaniczna: Po zatrzaśnięciu modułu na styczniku, należy ręcznie sprawdzić poprawność działania mechanizmu poprzez próbne załączenie stycznika (przy odłączonym napięciu).

FAQ

1. Czy styk DILM1000-XHI11-SI można zamontować na dowolnym styczniku EATON?
Moduł jest dedykowany do konkretnych serii styczników mocy DILM o większych gabarytach. Przed zakupem należy zweryfikować kompatybilność z posiadanym modelem stycznika w dokumentacji technicznej producenta.

2. Jaka jest różnica między stykiem 1Z1R a 2Z?
Konfiguracja 1Z1R posiada jeden styk zwierny i jeden rozwierny, co pozwala na realizację funkcji logicznych (np. blokada przed jednoczesnym załączeniem dwóch styczników). Konfiguracja 2Z posiada dwa styki zwierne, służące głównie do podwójnej sygnalizacji załączenia.

3. Czy montaż styku wymaga specjalistycznych narzędzi?
Do montażu mechanicznego na obudowie stycznika nie są wymagane narzędzia (system zatrzaskowy), natomiast do podłączenia przewodów niezbędny jest standardowy wkrętak izolowany dopasowany do rozmiaru śrub zaciskowych.
