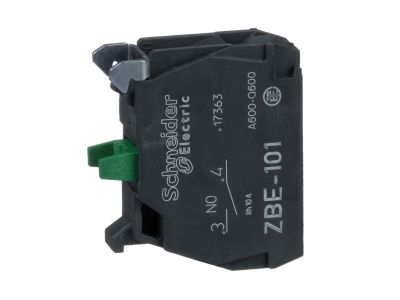

Styk pomocniczy 1Z montaż czołowy | ZBE101 Schneider Electric

Opis i Kluczowe Cechy

Pojedynczy blok styku pomocniczego Schneider Electric z serii Harmony XB4 oraz XB5 to fundament niezawodności w systemach sterowania i sygnalizacji. Model ZBE101 został zaprojektowany z myślą o profesjonalnych aplikacjach przemysłowych, gdzie liczy się precyzja i trwałość. Wyposażony w jeden styk zwierny (1 NO - Normally Open), blok ten charakteryzuje się wysoką wytrzymałością mechaniczną, sięgającą aż 10 milionów cykli łączeniowych przy obciążeniu znamionowym. Dzięki zastosowaniu wysokiej jakości tworzyw sztucznych w konstrukcji korpusu, element jest lekki, a jednocześnie odporny na trudne warunki pracy panujące w szafach sterowniczych.

• Konfiguracja styków: 1 styk zwierny (NO), zapewniający pewne zamykanie obwodu w momencie aktywacji.
• Zaciski śrubowe: Solidne połączenia przewodów gwarantują stabilność elektryczną i odporność na wibracje.
• Modularność: System zatrzaskowy pozwala na błyskawiczną wymianę lub rozbudowę istniejących kaset sterowniczych i przycisków bez konieczności wymiany całego osprzętu.
• Bezpieczeństwo: Stopień ochrony IP20 chroni palce operatora przed przypadkowym dotknięciem części pod napięciem, co jest kluczowe podczas prac serwisowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co jest niezbędne w nowoczesnym przemyśle. Zgodność z certyfikacją IP20 zgodnie z normą IEC 60529 zapewnia podstawową ochronę przed dostępem do części niebezpiecznych. Blok styku ZBE101 jest w pełni kompatybilny z systemami Harmony XB4 (metalowe) oraz XB5 (plastikowe), co potwierdza jego uniwersalność i zgodność z globalnymi standardami Schneider Electric w zakresie aparatury sterowniczej.

Zastosowanie

Styk pomocniczy ZBE101 znajduje szerokie zastosowanie w budowie maszyn, automatyce budynkowej oraz systemach dystrybucji energii. Jest idealnym rozwiązaniem do:

• Tworzenia układów logicznych w szafach sterowniczych.
• Sygnalizacji stanu pracy maszyn i urządzeń produkcyjnych.
• Współpracy z przyciskami dłoniowymi, przełącznikami piórkowymi oraz kasetami sterowniczymi serii Harmony.
• Systemów bezpieczeństwa wymagających niezawodnego potwierdzenia zadziałania elementu wykonawczego.

Wskazówki Montażowe

Montaż bloku styku ZBE101 jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Blok montowany jest czołowo do kołnierza mocującego (adaptera) przycisku lub przełącznika. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się połączeń. Przejrzysty schemat kolorów (zielony dla NO) ułatwia identyfikację funkcji bloku nawet w gęsto upakowanych szafach sterowniczych, co znacząco redukuje ryzyko błędów montażowych.

FAQ

• Czy styk ZBE101 pasuje do przycisków metalowych? Tak, blok jest w pełni kompatybilny zarówno z serią plastikową XB5, jak i metalową XB4 poprzez odpowiedni korpus mocujący.
• Jaka jest trwałość tego elementu? Producent deklaruje wytrzymałość na poziomie 10 milionów cykli, co czyni go jednym z najtrwalszych rozwiązań w swojej klasie.
• Czy mogę zamontować kilka takich bloków obok siebie? Tak, modułowa konstrukcja serii Harmony pozwala na piętrowanie i zestawianie bloków styków w celu uzyskania wymaganej konfiguracji styków pomocniczych.
