Styk pomocniczy 1Z 1R montaż boczny PS ETIMAT 10 - MD | 002159031 Eti

Alternatywny kod produktu: PS ETIMAT10 (NO+NZ)

Opis i Kluczowe Cechy

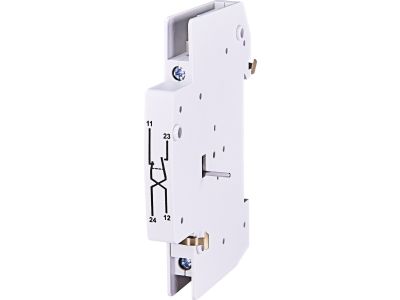

Styk pomocniczy PS ETIMAT 10 (symbol 002159031) przeznaczony jest do montażu bocznego z wyłącznikami nadprądowymi serii ETIMAT 10. Wyposażony w jeden zestyk normalnie otwarty (1Z / 1NO) i jeden normalnie zamknięty (1R / 1NC), umożliwia zdalną sygnalizację stanu wyłącznika (ON/OFF) oraz sterowanie dodatkowymi obwodami. Szerokość modułu wynosi 9 mm, co pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy. Styk pomocniczy nie posiada własnej dźwigni – jego położenie odzwierciedla stan współpracującego wyłącznika.

• Zestyk 1NO + 1NC: jedna para normalnie otwarta i jedna normalnie zamknięta pozwalają na jednoczesną sygnalizację załączenia i wyłączenia obwodu oraz realizację prostych układów sterowania.
• Szerokość modułu 9 mm: kompaktowa budowa ułatwia montaż w ciasnych rozdzielnicach i minimalizuje zajmowane miejsce na szynie TH35.
• Montaż boczny z wyłącznikiem ETIMAT 10: bezpośrednie mechaniczne sprzężenie z wyłącznikiem nadprądowym – bez potrzeby stosowania dodatkowych akcesoriów.
• Brak własnej dźwigni: stan styków jest wiernym odzwierciedleniem położenia wyłącznika, co eliminuje ryzyko pomyłki podczas odczytu.
• Kompatybilność z rozłącznikami SV 16 A – 40 A: możliwość rozszerzenia funkcjonalności na inne urządzenia modułowe tej samej serii.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Zastosowane materiały i konstrukcja zapewniają niezawodną pracę w standardowych warunkach instalacyjnych. Szczegółowe dane dotyczące norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Styk pomocniczy PS ETIMAT 10 służy do zdalnej sygnalizacji stanu łączeniowego wyłącznika nadprądowego oraz do załączania/wyłączania pomocniczych obwodów sterowania. Sprawdza się w instalacjach przemysłowych i bytowych, gdzie wymagany jest nadzór nad pracą zabezpieczeń.

• Sygnalizacja zdalna stanu wyłącznika nadprądowego (ON/OFF) – przydatna w systemach BMS i panelach operatorskich.
• Sterowanie pomocniczymi obwodami prądowymi – np. załączanie sygnalizacji optycznej lub akustycznej.
• Impulsowanie styczników, przekaźników lub wejść PLC – do realizacji sekwencji sterowania zależnych od stanu wyłącznika.
• Współpraca z rozłącznikami SV 16–40 A – poszerza zakres zastosowań w rozdzielnicach modułowych.

Wskazówki Montażowe

Montaż styków pomocniczych oraz wszelkie prace w rozdzielnicy mogą być wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Należy przestrzegać zaleceń producenta dotyczących momentu dokręcania śrub zacisków oraz dobrać przekrój przewodów do spodziewanego prądu obciążenia (zgodnie z dokumentacją techniczną). Przed montażem upewnić się, że współpracujący wyłącznik nadprądowy jest w pozycji OFF.

FAQ

• Czy styk pomocniczy PS ETIMAT 10 jest podświetlany? Nie, produkt nie posiada wbudowanego podświetlenia. Sygnalizację optyczną stanu można zrealizować za pomocą zewnętrznej lampki sterowanej przez zestyk NO/NC.
• Jaki jest stopień ochrony (IP) tego styku? Producent nie określa bezpośrednio stopnia IP dla tego modelu. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy (obudowa zapewniająca ochronę) pracuje w warunkach IP20 – należy kierować się dokumentacją całej rozdzielnicy.
• Jaką funkcję pełni zestyk 1R (NC)? Zestyk normalnie zamknięty (1R) jest zwarty, gdy współpracujący wyłącznik nadprądowy jest wyłączony (OFF). Rozwiera się po załączeniu wyłącznika. Można go wykorzystać np. do sygnalizacji braku napięcia w obwodzie głównym.
