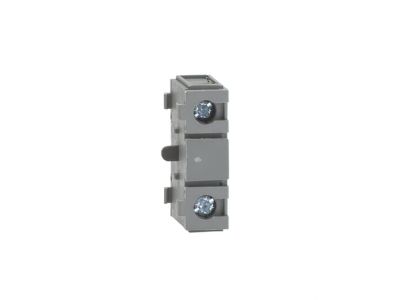

Styk pomocniczy 1NZ, montaż z lewej strony, OA3G01 | 1SCA022456R7410 ABB

Alternatywny kod produktu: 1SCA022456R7410

Opis i Kluczowe Cechy

Styk pomocniczy OA3G01 marki ABB to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o rozszerzeniu funkcjonalności rozłączników izolacyjnych z serii OT oraz przełączników OTC. Urządzenie zostało wyposażone w jeden styk normalnie zamknięty (1NZ), co pozwala na precyzyjną sygnalizację stanu otwarcia aparatu głównego lub integrację z układami sterowania i automatyki. Dzięki modułowej budowie, styk charakteryzuje się kompaktowymi wymiarami, co jest kluczowe w nowoczesnych, gęsto upakowanych rozdzielnicach elektrycznych.

• Konfiguracja styków: 1NZ (normalnie zamknięty), zapewniający ciągłość obwodu w stanie spoczynkowym rozłącznika.
• Kompatybilność: Dedykowany do szerokiej gamy rozłączników ABB OT i OTC obsługujących prądy od 16A do 4000A.
• Miejsce montażu: Przystosowany do instalacji po lewej stronie aparatu głównego, co pozwala na optymalne zarządzanie przestrzenią wewnątrz obudowy.
• Niezawodność: Wykonany z materiałów o wysokiej odporności termicznej i mechanicznej, gwarantujących długą żywotność nawet w wymagających warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w profesjonalnych instalacjach elektroenergetycznych. Styk pomocniczy OA3G01 spełnia wymagania normy IEC 60947-5-1, dotyczącej aparatury sterowniczej i elementów przełączających. Posiada certyfikację CE oraz jest zgodny z dyrektywami środowiskowymi, co potwierdza jego najwyższą jakość wykonania oraz dopuszczenie do obrotu na wymagających rynkach technicznych.

Zastosowanie

Styk pomocniczy OA3G01 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest niezbędnym elementem w systemach, gdzie wymagane jest monitorowanie pozycji styków głównych rozłącznika. Typowe scenariusze użycia obejmują:

• Układy blokad elektrycznych i bezpieczeństwa, zapobiegające niepożądanemu załączeniu obwodów.
• Systemy wizualizacji i sygnalizacji stanu pracy maszyn w szafach sterowniczych.
• Integracja z systemami BMS (Building Management System) w celu zdalnego monitorowania infrastruktury zasilającej.
• Współpraca z cewkami wybijakowymi i innymi akcesoriami automatyki budynkowej.

Wskazówki Montażowe

Instalacja styku OA3G01 jest intuicyjna i nie wymaga specjalistycznych narzędzi, dzięki systemowi zatrzaskowemu. Aby zapewnić poprawną pracę urządzenia, należy przestrzegać poniższych wytycznych:

• Pozycjonowanie: Styk należy zamontować z lewej strony korpusu rozłącznika OT/OTC, upewniając się, że mechanizm napędowy styku jest prawidłowo sprzężony z wałkiem rozłącznika.
• Podłączenie przewodów: Należy stosować przewody o odpowiednim przekroju, dbając o właściwy moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków.
• Bezpieczeństwo: Wszelkie prace montażowe powinny być wykonywane przy całkowicie odłączonym napięciu zasilającym w obwodzie głównym i pomocniczym.
• Weryfikacja: Po zakończeniu montażu zaleca się wykonanie testu mechanicznego (kilkukrotne przełączenie rozłącznika), aby potwierdzić poprawność zadziałania styku pomocniczego.

FAQ

1. Czy styk OA3G01 można zamontować po prawej stronie rozłącznika?
Nie, ten konkretny model (OA3G01) jest dedykowany wyłącznie do montażu po lewej stronie. Do montażu prawostronnego należy dobrać odpowiedni wariant akcesorium zgodny z dokumentacją ABB.

2. Z jakimi prądami znamionowymi współpracuje ten styk?
Styk pomocniczy OA3G01 jest uniwersalnym akcesorium dla serii OT i OTC, które obejmują zakres prądowy od 16A do aż 4000A, o ile konstrukcja danego modelu rozłącznika przewiduje montaż styków bocznych.

3. Czy styk wymaga dodatkowego zasilania?
Nie, styk pomocniczy jest elementem pasywnym, sterowanym mechanicznie przez ruch wałka głównego rozłącznika.
