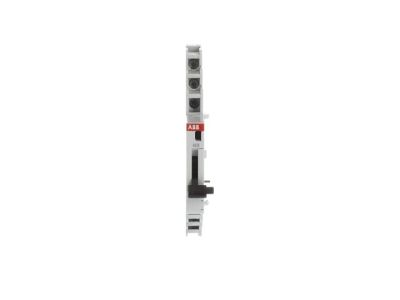

Styk pomocniczy 1NO/NC, pro M compact, S800-AUX | 2CCS800900R0011 ABB

Opis i Kluczowe Cechy

Styk pomocniczy ABB S800-AUX o numerze katalogowym 2CCS800900R0011 to zaawansowane akcesorium dedykowane do współpracy z wysokowydajnymi wyłącznikami nadmiarowoprądowymi serii S800. Urządzenie zostało zaprojektowane w ramach linii pro M compact, co gwarantuje pełną kompatybilność mechaniczną oraz elektryczną z osprzętem modułowym marki ABB. Głównym zadaniem styku pomocniczego jest monitorowanie pozycji styków głównych aparatu zabezpieczającego i przekazywanie informacji o jego stanie (załączony/wyłączony) do układów sterowania, sygnalizacji lub systemów BMS.

• Konfiguracja styków: Urządzenie wyposażone jest w jeden styk przełączny (1NO/NC), co pozwala na elastyczne projektowanie obwodów sygnalizacyjnych.
• Niezawodność łączeniowa: Wysoka jakość materiałów stykowych zapewnia stabilną pracę nawet przy niskich prądach sterujących.
• Kompaktowa budowa: Szerokość modułowa została zoptymalizowana tak, aby zajmować minimalną ilość miejsca na szynie DIN, zachowując przy tym pełną funkcjonalność.
• Integracja: Bezpośredni montaż z boku wyłącznika S800 bez konieczności stosowania skomplikowanych adapterów.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm dotyczących aparatury niskiego napięcia. Zgodność z normą IEC/EN 60947-5-1 potwierdza, że styk pomocniczy S800-AUX jest przystosowany do pracy w wymagających warunkach przemysłowych jako element obwodów sterowniczych. Posiada on również certyfikację CE oraz spełnia dyrektywy środowiskowe RoHS, co świadczy o bezpieczeństwie użytkowania i dbałości o standardy ekologiczne w procesie produkcji.

Zastosowanie

Styk pomocniczy S800-AUX znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych, gdzie kluczowe jest monitorowanie stanu pracy zabezpieczeń. Jest niezastąpiony w:

• Automatyce przemysłowej: Do informowania sterowników PLC o zadziałaniu zabezpieczenia lub ręcznym wyłączeniu obwodu.
• Rozdzielnicach głównych i obiektowych: Do zasilania lampek sygnalizacyjnych na elewacji szafy sterowniczej.
• Systemach inteligentnych budynków (BMS): Umożliwia zdalny nadzór nad infrastrukturą elektryczną obiektu.
• Układach bezpieczeństwa: Jako element blokad elektrycznych zapobiegający niepożądanemu załączeniu innych sekcji zasilania.

Wskazówki Montażowe

Montaż styku S800-AUX powinien być przeprowadzony przez wykwalifikowany personel przy zachowaniu zasad bezpieczeństwa. Akcesorium montuje się z lewej strony wyłącznika serii S800. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Mechanizm sprzęgający styku musi zostać precyzyjnie osadzony w gnieździe wyłącznika głównego, co zapewnia poprawną synchronizację mechaniczną. Zaciski śrubowe pozwalają na pewne przyłączenie przewodów sterowniczych; zaleca się stosowanie odpowiednich tulejek zaciskowych dla przewodów typu linka oraz przestrzeganie nominalnego momentu dokręcania wskazanego w dokumentacji technicznej producenta.

FAQ

• Czy styk S800-AUX sygnalizuje wyzwolenie awaryjne? Styk pomocniczy odzwierciedla pozycję dźwigni wyłącznika (stan styków głównych). Do rozróżnienia wyłączenia ręcznego od wyzwolenia przez wyzwalacz nadmiarowy służą styki sygnałowe typu S800-AUX/ALT.
• Z jakimi seriami wyłączników współpracuje ten model? Jest on dedykowany wyłącznie do serii wysokowydajnych wyłączników ABB S800.
• Czy wymagane są narzędzia specjalistyczne do montażu? Nie, montaż odbywa się poprzez zatrzaśnięcie na obudowie aparatu głównego, a podłączenie przewodów wymaga jedynie standardowego wkrętaka izolowanego.
