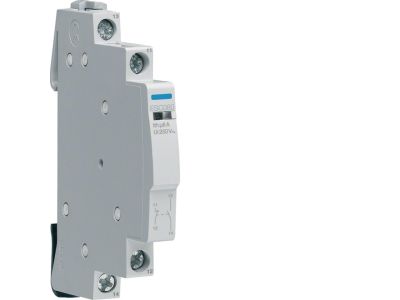

Styk pomocniczy 1NO+NC 6A/250V do SBNxxx i styczników | ESC080 Hager

Opis i Kluczowe Cechy

Styk pomocniczy HAGER ESC080 to profesjonalny komponent modułowy zaprojektowany do współpracy z rozłącznikami serii SBN oraz stycznikami marki Hager. Urządzenie wyposażone jest w zestaw styków o konfiguracji 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co pozwala na wszechstronne zarządzanie sygnałami zwrotnymi w układach automatyki budynkowej i przemysłowej. Prąd znamionowy wynoszący 6 A przy napięciu 250 V AC gwarantuje niezawodne przełączanie obwodów sterowniczych oraz sygnalizacyjnych. Dzięki precyzyjnej konstrukcji, styk pomocniczy idealnie odwzorowuje stan pracy urządzenia głównego, umożliwiając zdalne monitorowanie załączenia lub wyłączenia obwodów mocy.

• Konfiguracja styków: 1NO + 1NC zapewnia elastyczność w projektowaniu układów logicznych.
• Prąd znamionowy: Obciążalność 6 A pozwala na bezpośrednie sterowanie lampkami sygnalizacyjnymi lub cewkami kolejnych przekaźników.
• Kompatybilność: Dedykowany do aparatury modułowej HAGER, w tym serii SBN, co gwarantuje idealne dopasowanie mechaniczne.
• Kompaktowa budowa: Modułowa obudowa pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Spełnienie wymagań normy IEC/EN 60947-5-1 potwierdza wysoką trwałość mechaniczną oraz elektryczną elementu, co jest kluczowe w systemach wymagających wysokiej niezawodności. Urządzenie posiada certyfikację CE, co dopuszcza je do użytku w profesjonalnych instalacjach elektroenergetycznych na terenie całej Unii Europejskiej.

Zastosowanie

Styk pomocniczy ESC080 znajduje szerokie zastosowanie wszędzie tam, gdzie konieczna jest wizualizacja stanu pracy stycznika lub integracja z systemami nadrzędnymi takimi jak sterowniki PLC czy systemy BMS. Główne obszary wykorzystania to:

• Sygnalizacja zadziałania zabezpieczeń i rozłączników w rozdzielnicach głównych.
• Tworzenie układów blokad elektrycznych zapobiegających jednoczesnemu załączeniu sprzecznych sekcji zasilania.
• Przekazywanie informacji o stanie pracy oświetlenia, ogrzewania lub wentylacji do systemów inteligentnego budynku.
• Zdalne monitorowanie awarii lub wymuszonych wyłączeń w procesach technologicznych.

Wskazówki Montażowe

Montaż styku pomocniczego ESC080 jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Element montuje się z boku urządzenia głównego (stycznika lub rozłącznika SBN) za pomocą dedykowanych zatrzasków, które zapewniają stabilne połączenie mechaniczne i sprzężenie dźwigni napędowych. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków przy długotrwałym obciążeniu. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu 6 A, dbając o czystość połączeń i brak wystających żył poza zacisk ochronny.

FAQ

1. Czy styk ESC080 może pracować samodzielnie?
Nie, styk pomocniczy jest elementem akcesoryjnym i musi być zamontowany na kompatybilnym urządzeniu głównym (np. styczniku HAGER), od którego pobiera napęd mechaniczny do zmiany stanu styków.

2. Jaka jest różnica między stykiem NO a NC w tym modelu?
Styk NO (Normalnie Otwarty) zamyka się w momencie załączenia urządzenia głównego, natomiast styk NC (Normalnie Zamknięty) otwiera się, co pozwala na jednoczesne załączenie sygnalizacji pracy i wyłączenie sygnalizacji postoju.

3. Czy produkt pasuje do aparatury innych producentów?
Styk ESC080 jest zoptymalizowany pod kątem systemów marki HAGER. Ze względu na specyficzne sprzęgło mechaniczne, nie zaleca się łączenia go z aparatami innych marek.
