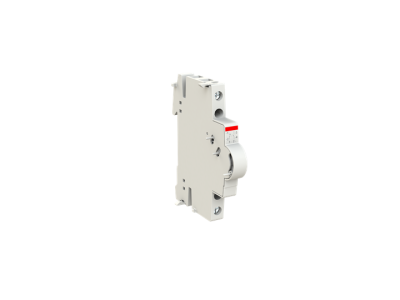

Styk pomocniczy 1NO+1NZ, pro M compact, S2C-H6-11R | 2CDS200946R0001 ABB

Opis i Kluczowe Cechy

Styk pomocniczy ABB S2C-H6-11R z serii pro M compact to zaawansowane akcesorium elektroinstalacyjne, zaprojektowane z myślą o precyzyjnym monitorowaniu stanu pracy wyłączników nadmiarowoprądowych. Urządzenie charakteryzuje się konfiguracją styków 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co pozwala na jednoczesne przesyłanie sygnału o zadziałaniu zabezpieczenia do systemów nadrzędnych, takich jak sterowniki PLC, systemy BMS czy układy sygnalizacji świetlnej.

• Konfiguracja styków: 1NO + 1NC zapewnia wszechstronność w projektowaniu układów sterowania i sygnalizacji.
• Kompatybilność: Produkt jest w pełni zintegrowany z systemem pro M compact, co gwarantuje idealne dopasowanie do aparatury modułowej ABB z serii S200.
• Niezawodność: Wysoka jakość materiałów użytych do produkcji styków gwarantuje długą żywotność mechaniczną i elektryczną, nawet przy częstych cyklach przełączeń.
• Kompaktowa budowa: Szerokość modułu została zoptymalizowana, aby zajmować minimalną ilość miejsca w rozdzielnicy, co jest kluczowe w gęsto upakowanych szafach sterowniczych.

Zgodność z Normami

Produkt ABB S2C-H6-11R został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach przemysłowych i domowych. Spełnia on wymagania normy IEC/EN 60947-5-1, dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Dzięki temu inżynierowie i instalatorzy mają pewność, że styk pomocniczy zachowa swoje parametry izolacyjne oraz zdolność łączeniową w deklarowanych warunkach pracy, co potwierdza znak CE oraz liczne certyfikaty jednostek badawczych.

Zastosowanie

Styk pomocniczy S2C-H6-11R znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej oraz przemysłowej. Główne obszary wykorzystania to:

• Zdalna sygnalizacja stanu: Informowanie obsługi o wyzwoleniu wyłącznika nadmiarowoprądowego w odległych polach rozdzielczych.
• Układy blokad: Realizacja logicznych powiązań między różnymi sekcjami zasilania, zapobiegająca niepożądanemu załączeniu obwodów.
• Systemy monitoringu energii: Integracja z modułami wejść cyfrowych w celu zbierania danych o awariach i przestojach w pracy maszyn.
• Bezpieczeństwo: Odłączanie obwodów sterowania w momencie wykrycia przeciążenia lub zwarcia w obwodzie głównym.

Wskazówki Montażowe

Montaż styku pomocniczego ABB S2C-H6-11R jest intuicyjny i nie wymaga specjalistycznych narzędzi, dzięki systemowi zatrzaskowemu. Należy pamiętać o następujących krokach:

• Pozycjonowanie: Styk montuje się po prawej stronie wyłącznika nadmiarowoprądowego serii S200.
• Mechaniczne sprzężenie: Przed zatrzaśnięciem należy upewnić się, że dźwignia styku jest zsynchronizowana z mechanizmem wyłącznika głównego.
• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały kontakt elektryczny i odporność na wibracje, zgodnie ze specyfikacją techniczną producenta.
• Bezpieczeństwo: Wszelkie prace montażowe należy wykonywać przy całkowicie odłączonym napięciu zasilania w rozdzielnicy.

FAQ

1. Czy styk S2C-H6-11R pasuje do wyłączników innych producentów?
Nie, styk jest dedykowany do aparatury modułowej ABB z serii pro M compact, w szczególności do wyłączników nadmiarowoprądowych serii S200.

2. Jaka jest różnica między stykiem pomocniczym a sygnałowym?
Styk pomocniczy (H) odwzorowuje pozycję dźwigni wyłącznika (ON/OFF), natomiast styk sygnałowy (S) reaguje tylko na wyzwolenie wyłącznika przez człon nadmiarowy lub zwarciowy.

3. Czy można zamontować więcej niż jeden styk pomocniczy na jednym wyłączniku?
Tak, system ABB pozwala na kaskadowe łączenie akcesoriów, jednak należy sprawdzić maksymalną dopuszczalną liczbę modułów pomocniczych dla danego typu wyłącznika w dokumentacji technicznej.
