Styk pomocniczy 1NO+1NZ, montaż z boku, OA2G11 | 1SCA022379R8100 ABB

Opis i Kluczowe Cechy

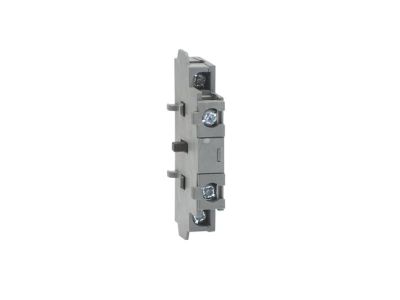

Styk pomocniczy OA2G11 renomowanej marki ABB to zaawansowany komponent modułowy, zaprojektowany z myślą o rozszerzeniu funkcjonalności rozłączników izolacyjnych z serii OT oraz przełączników OTC. Urządzenie zostało wyposażone w zestaw styków o konfiguracji 1NO (normalnie otwarty) oraz 1NZ (normalnie zamknięty), co pozwala na jednoczesną realizację funkcji sygnalizacyjnych oraz blokadowych w układach sterowania. Dzięki kompaktowej budowie i precyzyjnemu mechanizmowi przełączającemu, styk OA2G11 gwarantuje niezawodne odwzorowanie pozycji głównego aparatu, co jest kluczowe dla bezpieczeństwa procesów przemysłowych.

• Konfiguracja styków: Jeden styk zwierny (1NO) oraz jeden styk rozwierny (1NZ) umożliwiają wszechstronne zastosowanie w logice sterowania.
• Montaż boczny: Specjalna konstrukcja pozwala na szybki montaż z boku rozłącznika, co optymalizuje wykorzystanie przestrzeni wewnątrz rozdzielnicy.
• Kompatybilność: Produkt dedykowany do szerokiej gamy rozłączników OT i OTC (od 16A do 4000A), co czyni go uniwersalnym rozwiązaniem w systemach ABB.
• Wysoka trwałość: Wykonanie z materiałów odpornych na starzenie termiczne zapewnia długą żywotność mechaniczną i elektryczną nawet w wymagających warunkach pracy.

Zgodność z Normami

Styk pomocniczy OA2G11 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań elektroenergetycznych. Produkt spełnia wymagania normy IEC 60947-5-1, która definiuje parametry aparatury sterowniczej i elementów przełączających. Dzięki temu inżynierowie i projektanci mają pewność, że komponent zachowa stabilne parametry izolacyjne oraz odpowiednią zdolność łączeniową w obwodach pomocniczych. Posiadane certyfikaty potwierdzają również zgodność z dyrektywami niskonapięciowymi, co jest niezbędne przy odbiorach technicznych instalacji.

Zastosowanie

Głównym przeznaczeniem styku OA2G11 jest zdalna sygnalizacja stanu pracy rozłączników głównych w szafach sterowniczych i rozdzielnicach niskiego napięcia. Znajduje on zastosowanie w:

• Układach automatyki: Przekazywanie informacji o załączeniu lub rozłączeniu obwodu głównego do sterowników PLC.
• Systemach bezpieczeństwa: Realizacja blokad elektrycznych uniemożliwiających załączenie innych urządzeń w przypadku otwartego rozłącznika.
• Sygnalizacji wizualnej: Zasilanie lampek kontrolnych na elewacji szafy sterowniczej, informujących obsługę o stanie zasilania.
• Przemysłowych układach napędowych: Monitorowanie pozycji rozłączników w układach zasilania silników o dużych mocach.

Wskazówki Montażowe

Instalacja styku pomocniczego OA2G11 jest intuicyjna, jednak wymaga zachowania standardów technicznych dla zapewnienia poprawnej pracy. Montaż odbywa się z boku korpusu rozłącznika głównego (seria OT/OTC). Przed przystąpieniem do prac należy upewnić się, że aparat główny znajduje się w pozycji bezpiecznej (wyłączonej). Styk należy nasunąć na dedykowane prowadnice aż do momentu zadziałania zatrzasku, co gwarantuje stabilne połączenie mechaniczne z wałkiem napędowym. Podczas podłączania przewodów do zacisków śrubowych, zaleca się stosowanie tulejek zaciskowych na końcach żył oraz dokręcanie śrub z odpowiednim momentem, co zapobiega przegrzewaniu się styków i zapewnia trwałość połączenia elektrycznego.

FAQ

• Czy styk OA2G11 pasuje do wszystkich rozłączników OT? Tak, styk jest kompatybilny z modułowymi rozłącznikami serii OT i OTC w szerokim zakresie prądowym, o ile konstrukcja danego modelu przewiduje montaż akcesoriów bocznych.
• Czy można zamontować więcej niż jeden styk pomocniczy? Tak, konstrukcja rozłączników ABB często pozwala na kaskadowe łączenie styków pomocniczych, co umożliwia rozbudowę układu o dodatkowe obwody sygnalizacyjne.
• Jaka jest funkcja styku 1NZ w tym modelu? Styk 1NZ (normalnie zamknięty) przewodzi prąd, gdy rozłącznik główny jest w pozycji otwartej. Jest on najczęściej wykorzystywany do sygnalizacji awaryjnej lub blokady bezpieczeństwa.
