Pomocniczy wyłącznik prądu, mała moc, 1NO+1NC do wyłączników nadmiarowo-prądowych 5SL, 5SY, 5SP | 5ST3013 Siemens

Alternatywny kod produktu: 5ST3013

Opis i Kluczowe Cechy

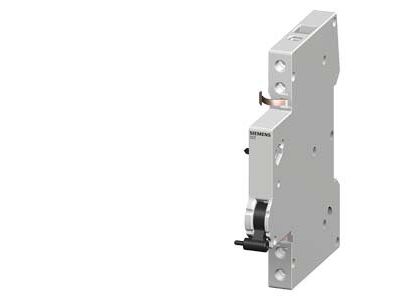

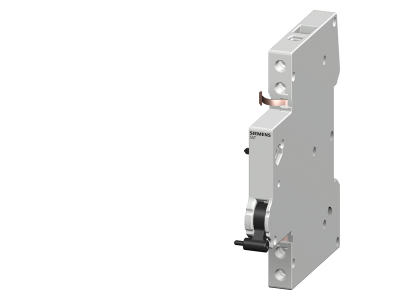

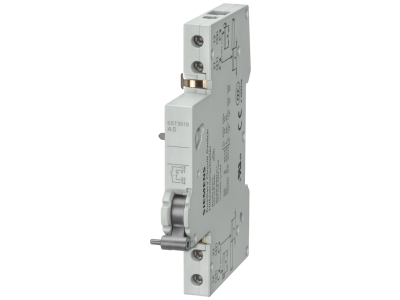

Siemens 5ST3013 to pomocniczy wyłącznik prądu małej mocy wyposażony w jeden zestyk zwierny (1NO) i jeden zestyk rozwierny (1NC). Przeznaczony do współpracy z wyłącznikami nadmiarowo-prądowymi serii 5SL, 5SY, 5SP oraz innymi urządzeniami ochronnymi SENTRON (m.in. 5TL1, 5SU1, 5SV). Umożliwia zdalną sygnalizację stanu zadziałania lub sterowanie zewnętrzne bez potrzeby ingerencji w obwód główny, co zwiększa bezpieczeństwo i funkcjonalność instalacji.

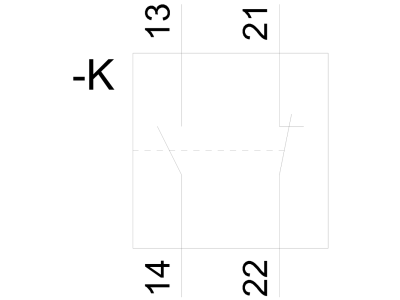

• Zestyki 1NO + 1NC (mała moc): Zapewniają oddzielny obwód sygnalizacyjny i sterowniczy – jeden do przekazywania informacji o załączeniu (NO), drugi o wyłączeniu/awarii (NC). Ułatwia diagnostykę i integrację z systemami automatyki.
• Kompatybilność z wyłącznikami 5SL, 5SY, 5SP: Gwarantuje bezproblemowy montaż w istniejących rozdzielnicach bez konieczności modyfikacji szyny lub okablowania.
• Mała moc zestyków: Przeznaczony do obwodów sterowniczych i sygnalizacyjnych o niskim obciążeniu – idealny do współpracy z przekaźnikami, stycznikami, wejściami PLC lub diodami LED.
• Uniwersalność montażowa: Pasuje do szerokiej gamy aparatów Siemens SENTRON, co pozwala na ujednolicenie wyposażenia dodatkowego w całej instalacji.
• Ochrona przed dotykiem w standardzie: Konstrukcja zacisków ogranicza ryzyko przypadkowego kontaktu podczas montażu i eksploatacji, podnosząc bezpieczeństwo personelu.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jako oryginalne wyposażenie Siemens SENTRON spełnia rygorystyczne wymagania jakościowe i bezpieczeństwa stawiane urządzeniom ochronnym w instalacjach elektrycznych.

Zastosowanie

Pomocniczy wyłącznik prądu małej mocy 5ST3013 znajduje zastosowanie wszędzie tam, gdzie konieczne jest odseparowanie sygnalizacji lub sterowania od toru głównego prądu roboczego.

• Sygnalizacja stanu zadziałania wyłącznika nadmiarowo-prądowego (np. w szafach sterowniczych, na panelach operatorskich).
• Generowanie impulsów sterujących dla styczników, przekaźników lub wejść cyfrowych PLC w systemach automatyki budynkowej.
• Blokada załączenia wyłącznika przy aktywnym stanie awarii (wykorzystanie styku NC w obwodzie bezpieczeństwa).
• Integracja modułów RCB0 lub RCCB z systemem zarządzania energią – sygnalizacja zdalna dla BMS.

Wskazówki Montażowe

Montaż oraz podłączenie pomocniczego wyłącznika prądu powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się bezpośrednio w wyłączniku nadmiarowo-prądowym (lub odpowiednim aparacie SENTRON) zgodnie z instrukcją producenta – nie wymaga dodatkowej szyny montażowej. Przekrój przewodów należy dobrać do obciążenia obwodu sterowniczego, a moment dokręcania zacisków stosować zgodnie z dokumentacją techniczną dołączoną do wyłącznika głównego.

FAQ

• Czy łącznik pomocniczy 5ST3013 jest podświetlany? Nie, produkt nie posiada wbudowanego podświetlenia. Przeznaczony jest wyłącznie do przekazywania sygnałów elektrycznych (stanów NO/NC).
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje osobnego stopnia IP dla wyposażenia dodatkowego – po zamontowaniu w aparacie ochronnym stopień ochrony jest określony dla całego urządzenia (zazwyczaj IP20 dla wnętrza rozdzielnicy).
• Jakie napięcie i prąd mogą być sterowane przez styki pomocnicze? Dokładne wartości nie zostały opublikowane w karcie katalogowej. Produkt jest przeznaczony do obwodów małej mocy (sygnalizacja, sterowanie) – zaleca się stosowanie w obwodach o napięciu i prądzie zgodnym z typowymi aplikacjami pomocniczymi (np. 24...230 V AC/DC, prąd ograniczony do kilku amperów). W razie wątpliwości kieruj się danymi na tabliczce znamionowej wyłącznika nadrzędnego lub skontaktuj się z producentem.
