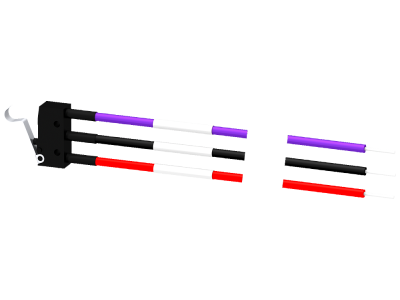

Styk pomocniczy 1CO 100 mA, mocowanie wtykowe | 3KD9103-3 Siemens

Alternatywny kod produktu: 3KD91033

Opis i Kluczowe Cechy

Styk pomocniczy 3KD9103-3 przeznaczony do sygnalizacji i sterowania w rozdzielnicach modułowych. Wyposażony w jeden zestyk przełączny (1CO) o prądzie 100 mA, co umożliwia bezpieczne przekazywanie sygnałów niskoprądowych do układów sterowania bez ryzyka przeciążenia styków. Montaż wtykowy zapewnia szybką instalację bez użycia narzędzi.

• 1 zestyk przełączny (1CO): uniwersalność połączeń – może pracować jako NO (normalnie otwarty) lub NC (normalnie zamknięty) w zależności od potrzeb aplikacji.
• Prąd 100 mA: optymalny do obwodów sterowniczych i sygnalizacyjnych, gdzie wymagane jest minimalne obciążenie styków przy dużej niezawodności łączenia.
• Mocowanie wtykowe: łatwy montaż na dedykowanej podstawie styków pomocniczych bez konieczności stosowania narzędzi, co skraca czas instalacji i ułatwia późniejszą modyfikację rozdzielnicy.
• Kompaktowa konstrukcja: oszczędność miejsca w rozdzielnicy dzięki niewielkim wymiarom (szczegółowe wymiary w dokumentacji technicznej).

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa i jakości, posiada certyfikat CE. Wykonany zgodnie z wymaganiami stawianymi aparaturze pomocniczej w instalacjach niskiego napięcia.

Zastosowanie

Styk pomocniczy 3KD9103-3 stosuje się w rozdzielnicach modułowych oraz szafach sterowniczych do sygnalizacji stanu pracy aparatury. Sprawdza się w aplikacjach wymagających niskiego prądu przełączania.

• Przekazywanie sygnałów o stanie łączników (załączony/wyłączony) do układów sterowania.
• Sterowanie przekaźnikami i małymi stycznikami w obwodach pomocniczych.
• Integracja z wejściami PLC i modułami automatyki budynkowej.
• Sygnalizacja optyczna lub akustyczna w szafach sterowniczych (np. załączanie lampki kontrolnej).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od rozdzielnicy. Styk pomocniczy montuje się w dedykowanym gnieździe na urządzeniu nadrzędnym (np. wyłączniku lub rozłączniku) – sposób wtykowy nie wymaga dodatkowego mocowania na szynie TH35. Przekrój podłączanych przewodów należy dobrać do prądu 100 mA (zalecane minimum 0,5 mm²) oraz zgodnie z projektem instalacji. Momenty dokręcania zacisków – patrz dokumentacja producenta symbolu 3KD9103-3.

FAQ

• Czy styk pomocniczy posiada podświetlenie LED? Nie, produkt nie jest wyposażony w podświetlenie. Jest to czysty styk przełączny bez elementów optycznych. W razie potrzeby sygnalizacji należy zastosować zewnętrzną lampkę.
• Jaki stopień ochrony ma ten styk? Produkt przeznaczony jest do montażu wewnątrz rozdzielnicy, gdzie standardowa ochrona dla aparatury modułowej to IP20 (ochrona przed dostępem do części niebezpiecznych palcem). Nie jest przystosowany do pracy w warunkach wilgoci lub pyłu.
• Jak działa styk 1CO? Styk przełączny 1CO posiada trzy zaciski: wspólny (COM), normalnie otwarty (NO) i normalnie zamknięty (NC). W spoczynku połączony jest obwód COM-NC, a po zadziałaniu przełącza się na COM-NO. Umożliwia to pracę zarówno w obwodzie załączającym, jak i rozłączającym, w zależności od konfiguracji.
