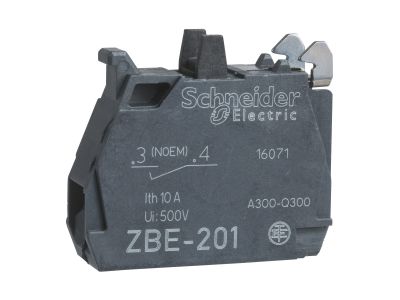

Styk pojedynczy dla głowicy O22 1NO wyprzedzający zaciski śrubowe | ZBE201 Schneider Electric

Opis i Kluczowe Cechy

Styk pojedynczy ZBE201 przeznaczony jest do głowic sterowniczych o średnicy 22 mm (O22) w seriach XB4 i XB5. Wyposażony w jeden zestyk normalnie otwarty (1NO) w konfiguracji wyprzedzającej (early make), która umożliwia wcześniejsze przełączenie sygnału sterującego względem pozostałych styków w zespole. Zaciski śrubowe zapewniają pewne połączenie przewodów, a stopień ochrony IP20 chroni przed przypadkowym dotknięciem części pod napięciem.

• Styk 1NO wyprzedzający: Umożliwia wcześniejsze zadziałanie obwodu sterującego – zwiększa bezpieczeństwo i synchronizację w aplikacjach wymagających sekwencyjnego przełączania.
• Obciążenie 6 A i 7 milionów cykli: Wysoka trwałość mechaniczna i elektryczna przy prądzie 6 A oznacza długą żywotność, mniej konserwacji i rzadsze przestoje instalacji.
• Stopień ochrony IP20: Chroni operatora przed kontaktem z elementami pod napięciem podczas montażu i serwisowania – zwiększa bezpieczeństwo pracy.
• Zakres temperatur pracy -40°C do 70°C: Gwarantuje niezawodne działanie w trudnych warunkach, od chłodni po hale produkcyjne.
• Modularna konstrukcja z zaciskami śrubowymi: Prosta wymiana i konfiguracja bez użycia specjalistycznych narzędzi – skraca czas modyfikacji i ułatwia serwis.

Zgodność z Normami

Styk ZBE201 został zaprojektowany zgodnie z obowiązującymi europejskimi normami dla aparatury sterowniczej. Posiada certyfikat CE oraz deklarowaną ochronę IP20. Produkt stosowany w systemach zgodnych z zasadami bezpieczeństwa obowiązującymi w instalacjach niskiego napięcia.

Zastosowanie

Blok styków ZBE201 jest dedykowany do pracy w głowicach sterowniczych O22, szczególnie tam gdzie wymagane jest wczesne przełączanie sygnałów. Sprawdza się w obwodach sterowania, automatyce budynkowej i przemyśle.

• Sterowanie odbiornikami wymagającymi sygnału wyprzedzającego (np. załączanie kolejnych styczników w sekwencji).
• Dostarczanie impulsów wyprzedzających do styczników, przekaźników lub wejść PLC w celu synchronizacji procesów.
• Sygnalizacja stanów przejściowych w układach zabezpieczeń i kontroli dostępu.
• Budowa paneli operatorskich, rozdzielnic i pulpitów sterowniczych w automatyce budynkowej oraz maszyn.

Wskazówki Montażowe

Montaż styku ZBE201 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Blok nasadza się na głowicę 22 mm i mocuje za pomocą zacisków śrubowych. Przekrój przewodów należy dobrać zgodnie z obciążeniem 6 A. Moment dokręcania zacisków – według zaleceń producenta w karcie katalogowej. Nie stosować siły przekraczającej parametry mechaniczne elementów.

FAQ

• Co oznacza styk wyprzedzający (early make)? Styk wyprzedzający zamyka się wcześniej niż pozostałe styki w zespole po naciśnięciu przycisku. Umożliwia to wysłanie wcześniejszego sygnału sterującego, co jest przydatne w sekwencyjnych układach logicznych lub bezpieczeństwa.
• Jaki jest stopień ochrony tego styku? Styk ZBE201 posiada stopień ochrony IP20 – zabezpiecza przed dotknięciem części pod napięciem palcem lub podobnym przedmiotem, ale nie jest odporny na wodę. Stosuj go wyłącznie wewnątrz rozdzielnic lub obudów.
• Czy styk jest przystosowany do podświetlenia? Nie, ZBE201 jest suchym stykiem pomocniczym bez podświetlenia. Do funkcji sygnalizacji świetlnej należy zastosować odpowiednią głowicę z diodą LED oraz dedykowany blok styków z podświetleniem.
