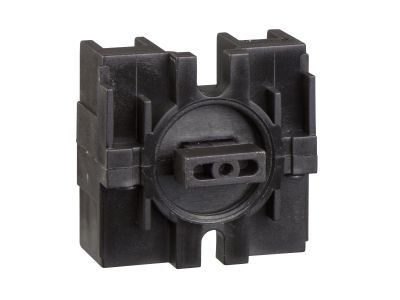

Styk Harmony XAC do blokowania w pozycji zerowej, 1 Z / O | XESB1011 Schneider Electric

Opis i Kluczowe Cechy

Styk pomocniczy XESB1011 z rodziny Harmony XAC marki Schneider Electric to specjalistyczny blok styków przeznaczony do mechanicznego blokowania w pozycji zerowej. Wyposażony w jeden zestyk przełączny (1 Z/O), zapewnia niezawodną sygnalizację stanu wyłączenia w rozłącznikach i przełącznikach bezpiecznikowych. Konstrukcja dedykowana do montażu w urządzeniach serii XAC gwarantuje kompatybilność i łatwą integrację.

• Styk przełączny 1 Z/O: Umożliwia jednoczesną sygnalizację stanów normalnie otwartego (NO) i normalnie zamkniętego (NC), co pozwala na precyzyjne odzwierciedlenie pozycji mechanicznej urządzenia.
• Blokowanie w pozycji zerowej: Zapewnia mechaniczną blokadę styku przy wyłączonym rozłączniku, zwiększając bezpieczeństwo obsługi i uniemożliwiając przypadkowe załączenie.
• Kompatybilność z serią Harmony XAC: Zaprojektowany jako akcesorium do rozłączników i przełączników głównych tej serii, co ułatwia rozbudowę systemu i standaryzację komponentów.
• Trwała konstrukcja: Wykonany z materiałów odpornych na obciążenia mechaniczne i termiczne, gwarantuje długą żywotność w warunkach przemysłowych.
• Łatwy montaż: Szybka instalacja bez użycia narzędzi specjalistycznych – styk montowany bezpośrednio w obudowie urządzenia Harmony XAC.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury łączeniowej oraz posiada certyfikat CE. Zgodność z dyrektywami bezpieczeństwa i standardami DIN zapewnia niezawodne działanie w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Styk pomocniczy XESB1011 znajduje zastosowanie wszędzie tam, gdzie wymagane jest mechaniczne blokowanie w pozycji zerowej oraz sygnalizacja stanu rozłącznika. Idealnie sprawdza się w systemach automatyki budynkowej, sterowaniu maszyn i zabezpieczeniach.

• Sygnalizacja stanu wyłączenia w rozłącznikach głównych i bezpiecznikowych w przemysłowych szafach sterowniczych.
• Element obwodów bezpieczeństwa – blokada drzwi, wyłączniki awaryjne i systemy zatrzymania awaryjnego.
• Przekazywanie sygnałów do układów PLC, styczników lub przekaźników w celu monitorowania pozycji łącznika.
• Automatyka budynkowa – sterowanie oświetleniem, wentylacją i innymi odbiornikami w obwodach wymagających sygnalizacji stanu.

Wskazówki Montażowe

Montaż styków pomocniczych może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że instalacja jest pozbawiona zasilania. Styk instaluje się w dedykowanym gnieździe rozłącznika lub przełącznika serii Harmony XAC. Przekrój przewodów należy dobrać do spodziewanego obciążenia oraz zgodnie z dokumentacją producenta. Zaleca się stosowanie momentu dokręcania śrub podanego w instrukcji urządzenia nadrzędnego.

FAQ

• Czy styk XESB1011 jest podświetlany? Nie, jest to styk pomocniczy bez elementów LED. Służy wyłącznie do sygnalizacji stanu mechanicznego – brak funkcji podświetlenia.
• Jaki stopień ochrony IP ma ten styk? Producent nie podaje konkretnej wartości dla tego akcesorium. Standardowo dla styków pomocniczych montowanych wewnątrz rozdzielnic przyjmuje się IP20 (ochrona przed ciałami stałymi >12,5 mm). Ostateczny stopień ochrony zależy od obudowy urządzenia nadrzędnego.
• Jaki jest tryb pracy styku (1 Z/O)? 1 Z/O oznacza jeden zestyk przełączny – posiada jedno wyjście normalnie otwarte (NO) oraz jedno normalnie zamknięte (NC). Działanie jest przełączne: w pozycji spoczynkowej (blokada) jeden obwód jest zamknięty, a drugi otwarty – zmieniają się po przełączeniu.
