Styk boczny do DILA, DILM7-15, DILA-XHI10-S | 115948 Eaton

Opis i Kluczowe Cechy

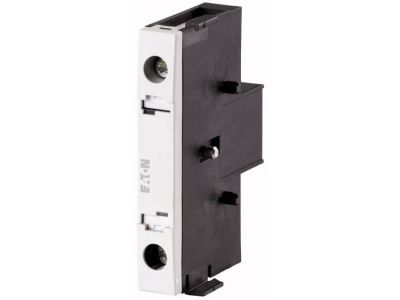

Styk pomocniczy boczny Eaton o oznaczeniu DILA-XHI10-S to profesjonalny komponent modułowy zaprojektowany z myślą o rozszerzeniu funkcjonalności podstawowych styczników sterujących serii DILA oraz styczników mocy z rodziny DILM (w zakresie od 7 A do 15 A). Model ten charakteryzuje się konfiguracją styków 1NO, co oznacza jeden styk zwierny (Normally Open), który zamyka obwód w momencie aktywacji urządzenia podstawowego. Dzięki zastosowaniu innowacyjnego mechanizmu wczepianego, montaż boczny odbywa się bez użycia specjalistycznych narzędzi, co znacząco skraca czas prefabrykacji szaf sterowniczych. Wykorzystanie wysokiej jakości materiałów przewodzących gwarantuje niską rezystancję przejścia oraz długą żywotność mechaniczną i elektryczną, co jest kluczowe w wymagających aplikacjach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i niezawodność w instalacjach profesjonalnych. Styk pomocniczy DILA-XHI10-S spełnia wymagania normy IEC/EN 60947-5-1 dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiada certyfikację CE oraz jest dopuszczony do użytku na rynkach światowych dzięki zgodności z wytycznymi UL oraz CSA. Stopień ochrony obudowy oraz zacisków został zoptymalizowany pod kątem pracy w środowisku przemysłowym, zapewniając odpowiednią izolację i odporność na przepięcia zgodnie z kategorią przepięciową III.

Zastosowanie

Moduł DILA-XHI10-S znajduje szerokie zastosowanie w zaawansowanych układach automatyki i sterowania. Jest idealnym rozwiązaniem do realizacji funkcji sygnalizacji stanu pracy stycznika, tworzenia układów blokad elektrycznych (interlocking) oraz przekazywania informacji o statusie urządzenia do sterowników PLC lub systemów wizualizacji SCADA. Dzięki montażowi bocznemu, styk ten pozwala na optymalne wykorzystanie głębokości szafy sterowniczej, co jest szczególnie istotne w przypadku modernizacji istniejących rozdzielnic, gdzie miejsce na szynie DIN jest ograniczone. Jest dedykowany do współpracy ze stycznikami DILA, DILM7, DILM9, DILM12 oraz DILM15.

Wskazówki Montażowe

Instalacja styku pomocniczego DILA-XHI10-S powinna odbywać się przy odłączonym napięciu zasilania. Moduł należy nasunąć na boczną ściankę stycznika głównego, aż do momentu usłyszenia charakterystycznego kliknięcia, które potwierdza prawidłowe zaryglowanie mechanizmu wczepianego. Należy zwrócić szczególną uwagę na prawidłowe wprowadzenie popychacza styku w mechanizm napędowy stycznika. Podczas podłączania przewodów zaleca się stosowanie tulejek zaciskowych dla przewodów typu linka oraz przestrzeganie znamionowego momentu dokręcania śrub zaciskowych, co zapobiega przegrzewaniu się styków i zapewnia stabilne połączenie elektryczne przez cały okres eksploatacji.

FAQ

• Czy styk DILA-XHI10-S można zamontować na styczniku DILM32? Nie, ten konkretny model styku bocznego jest dedykowany wyłącznie do mniejszych jednostek z serii DILA oraz DILM w zakresie prądowym od 7 do 15 Amperów.
• Ile styków pomocniczych posiada ten moduł? Moduł DILA-XHI10-S wyposażony jest w jeden styk zwierny (1NO).
• Czy montaż wymaga użycia śrubokręta do zamocowania modułu na styczniku? Nie, moduł posiada system wczepiany (zatrzaskowy), który nie wymaga narzędzi do samego montażu na obudowie stycznika, śrubokręt będzie potrzebny jedynie do przykręcenia przewodów do zacisków elektrycznych.
