Styk alarmowy-przełączny SS2 125-1600AF | 004671144 Eti

Alternatywny kod produktu: SS2 125-1600AF

Opis i Kluczowe Cechy

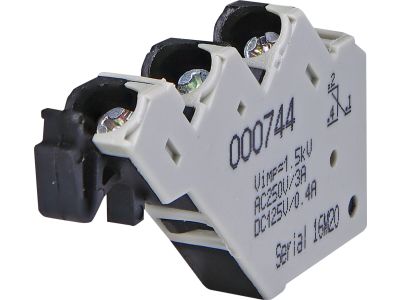

Styk alarmowy-przełączny SS2 (symbol 004671144) to akcesorium służące do sygnalizacji stanu wyłącznika głównego w rozdzielnicach. Przeznaczony do współpracy z wyłącznikami o zakresie prądów ramy od 125 A do 1600 AF, umożliwia zdalne monitorowanie zadziałania zabezpieczenia. Dzięki przełącznemu typowi styków (SPDT) pozwala na jednoczesne przekazanie sygnału o stanie otwarcia do dwóch różnych układów sterowania lub sygnalizacji.

• Zakres prądów ramy 125–1600 AF: uniwersalne dopasowanie do szerokiej gamy wyłączników głównych – od małych rozdzielnic budynkowych po przemysłowe rozdzielnice główne.
• Styk przełączny (SPDT): umożliwia zarówno sygnalizację załączenia, jak i wyłączenia obwodu, co ułatwia diagnostykę i automatyzację procesów.
• Montaż wewnątrz wyłącznika: nie zajmuje dodatkowego miejsca na szynie DIN, a podłączenie odbywa się bezpośrednio do zacisków pomocniczych wyłącznika głównego.
• Niezawodna sygnalizacja mechaniczna: styk przełącza się wraz z mechanizmem wyłącznika, zapewniając wiarygodną informację o stanie rzeczywistym, a nie tylko o stanie napięcia.
• Łatwa identyfikacja: kompaktowa budowa i oznaczenie SS2 ułatwiają szybki montaż i serwis.

Zgodność z Normami

Styk alarmowy SS2 został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących wyposażenia rozdzielnic. Produkt posiada oznakowanie CE i spełnia standardy bezpieczeństwa obowiązujące w Unii Europejskiej. Montaż należy przeprowadzić zgodnie z instrukcją producenta oraz obowiązującymi przepisami.

Zastosowanie

Styk alarmowy-przełączny SS2 znajduje zastosowanie wszędzie tam, gdzie konieczne jest zdalne monitorowanie stanu wyłącznika głównego. Idealnie sprawdza się w systemach automatyki budynkowej i przemysłowej.

• Sygnalizacja zadziałania wyłącznika głównego w rozdzielnicy – przekazanie sygnału do panelu operatorskiego lub systemu BMS.
• Podanie impulsu do stycznika lub przekaźnika wykonawczego w celu automatycznego przełączenia zasilania rezerwowego.
• Integracja z PLC (sterownikiem programowalnym) do diagnostyki stanu obwodu w sterowaniu rozproszonym.
• Zabezpieczenie procesów technologicznych – sygnał o otwarciu wyłącznika może uruchomić procedurę bezpiecznego zatrzymania maszyny.

Wskazówki Montażowe

Prace montażowe i podłączeniowe mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub powyżej, w zależności od instalacji). Przed przystąpieniem do montażu bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odbezpieczony. Styk należy zamontować w przeznaczonym miejscu w wyłączniku głównym – zgodnie z dokumentacją producenta wyłącznika. Przekrój przewodów sygnałowych dobierz do obciążenia styków (zgodnie z danymi technicznymi wyłącznika). Po zamontowaniu sprawdź poprawność działania – styk powinien przełączać się płynnie przy ręcznym wyzwoleniu wyłącznika.

FAQ

• Czy styk alarmowy SS2 jest podświetlany? Nie, jest to styk suchy (beznapięciowy) przeznaczony do sygnalizacji stanu mechanicznego wyłącznika. W razie potrzeby sygnalizacji wizualnej należy zastosować zewnętrzną lampkę sygnalizacyjną.
• Jaki stopień ochrony ma styk SS2? Styk jako element wewnętrzny wyłącznika nie ma przypisanego stopnia IP – jego ochrona jest zapewniona przez obudowę rozdzielnicy. W typowej rozdzielnicy zamkniętej (IP30 i wyższe) styk pracuje w bezpiecznych warunkach.
• W jaki sposób styk sygnalizuje zadziałanie wyłącznika? Styk przełączny (SPDT) zmienia stan przy każdym przejściu wyłącznika z pozycji załączonej na wyłączoną. W spoczynku (wyłącznik załączony) jedno wyjście jest zwarte, a drugie rozwarte – po wyzwoleniu następuje przełączenie.
